- Produktbeschreibung

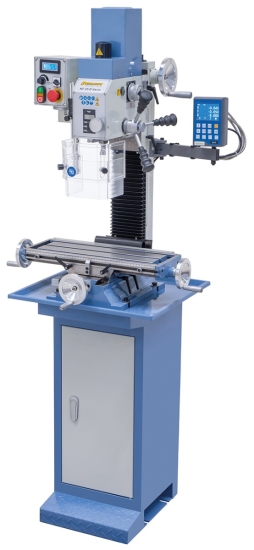

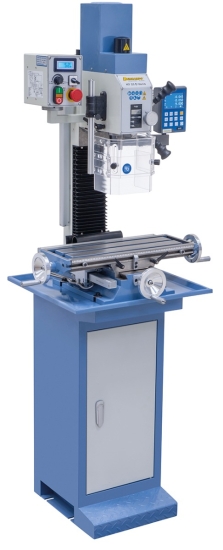

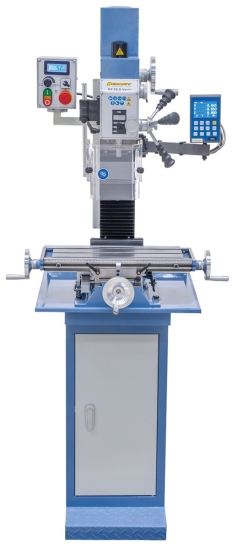

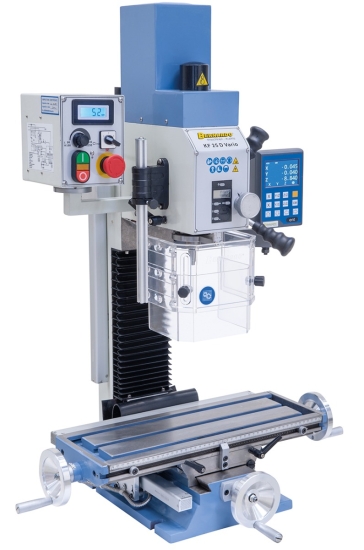

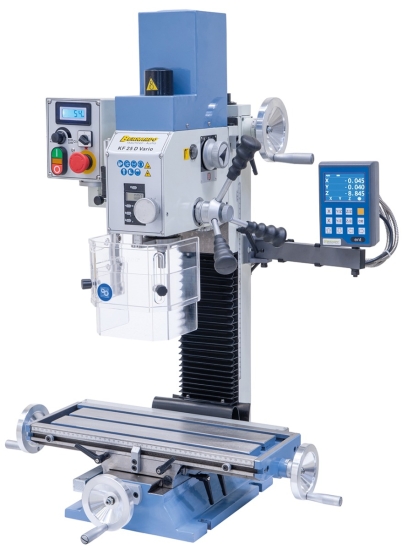

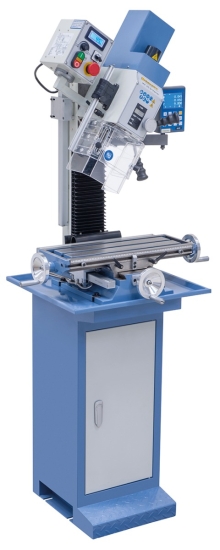

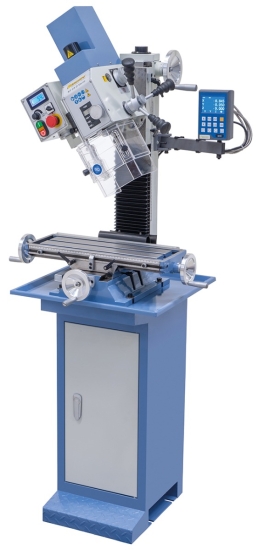

Die Bohr- und Fräsmaschine KF 25 D Vario ist bereits in der Grundausstattung mit einer digitalen Drehzahl- und Pinolenhubanzeige ausgestattet. Ihren Einsatzbereich findet diese Maschine beim professionellen Anwender, im Modellbau und im Ausbildungsbereich.
Technische Daten:
Bohrleistung in Stahl: | 20 mm |
Stirnfräser max.: | 63 mm |
Schaftfräser max.: | 20 mm |
Ausladung: | 170 mm |
Abstand Spindel/Tisch min./max.: | 45 / 325 mm |
Pinolenhub: | 52 mm |
Spindeldrehzahl, stufenlos: | 50 - 1125 /100 - 2250 U/min |
Spindelaufnahme: | MK 2 |
Tischgröße: | 500 x 180 mm |
Verfahrweg (x / y): | 305 / 125 mm |

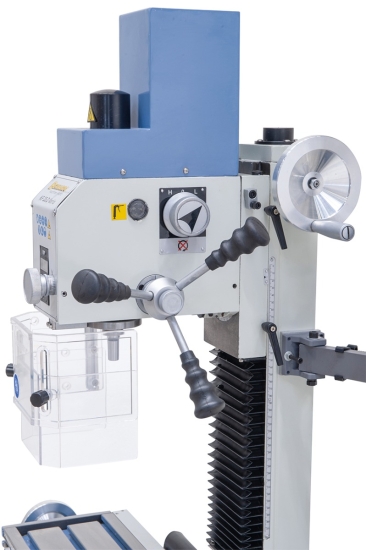

Fräskopf schwenkbar: | -90° bis +90° |
Höhenverstellung Fräskopf: | 275 mm |
T-Nutengröße: | 12 mm |
Motor-Abgabeleistung S1 100%: | 0,60 kW / 230 V |
Motor-Aufnahmeleistung S6 40%: | 0,90 kW / 230 V |
Maschinenabmessung (B x T x H): | 750 x 560 x 930 mm |
Gewicht ca.: | 110 kg |
ohne Untergestell
Beschreibung:
- Vielseitige Anwendungsmöglichkeiten, z.B. Gewindebohren, Nutfräsen, Schlitzfräsen, ...
- Serienmäßig mit Rechts- Linkslauf zum Gewindeschneiden
- Ergonomisch angebrachte Schalt- und Bedienelemente

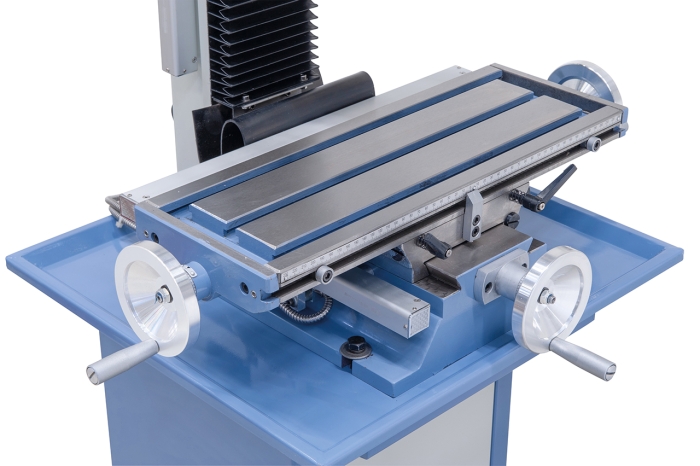

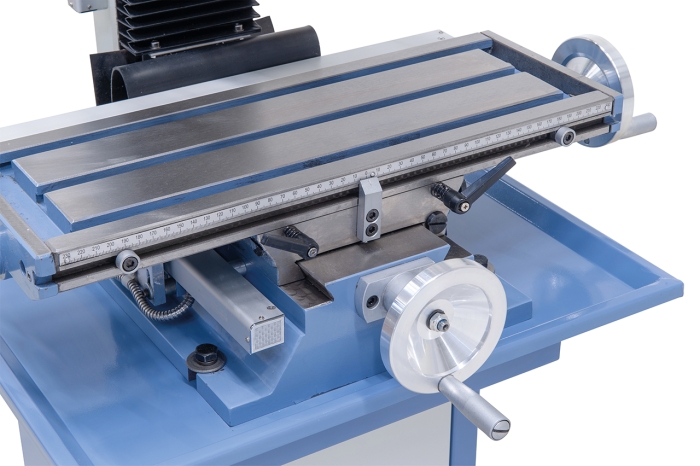

- Massiver Kreuztisch mit einfach ablesbarer Längsmessskala
- Drehzahl kann stufenlos an das Werkstück angepasst werden
- 2-Stufengetriebe für optimale Kraftübertragung
- Hohe Rundlaufgenauigkeit der Pinole durch Kegelrollenlager (<= 0,015 mm)

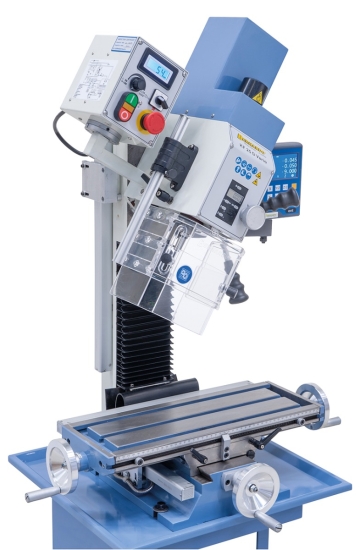

- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.

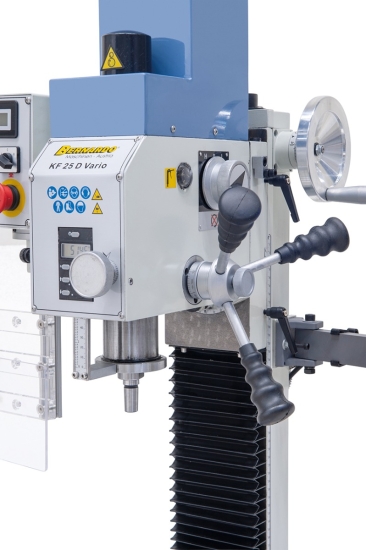

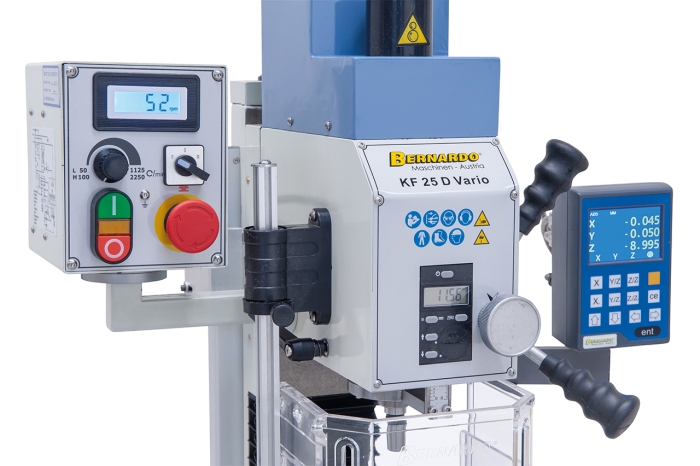

- Serienmäßig mit digitaler Pinolenhubanzeige und Drehzahlanzeige
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
- Inkl. EMV-Filter; schützt elektrische Geräte vor elektromagnetischen Störungen
Lieferumfang:

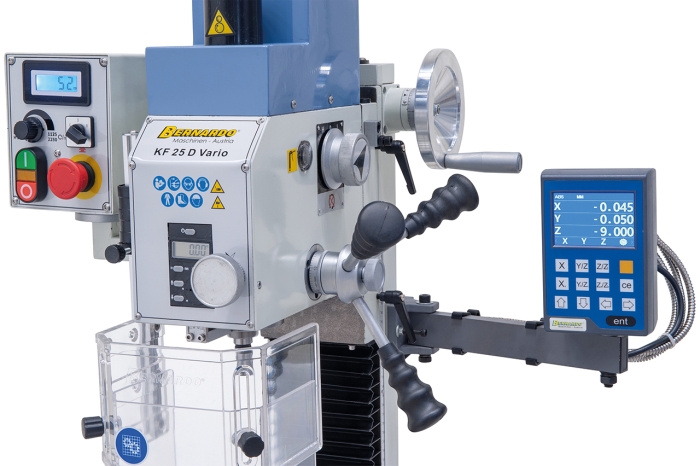

- 3-Achs-Digitalanzeige DT 40
- Bohrfutterdorn MK 2 / B 16
- Anzugsspindel
- Digitale Pinolenhubanzeige
- Digitale Drehzahlanzeige
- EMV-Filter nach CE-Norm
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
Lieferbares Sonderzubehör:
B28-1000 Spannwerkzeugsortiment 58-tlg. 12 mm / M10
B27-1034 Horizontal- und Vertikalrundtisch RT 4 S
B42-1020 TITAN-Fräserkassette 3 - 20 mm, 20-tlg.
B42-1016 Schat-Schruppfräser TiN-beschichtet, 6 - 25 mm, 10-tlg.
B42-1058 Plan- und Eckfräser diam. 63 mm / B 22
B26-1002 Fräser-Spannzangenfutter-Set ER 25, MK 2, 4 - 16 mm, 8-tlg.
B26-1005 Fräser-Spannzangenfutter-Set ER 40, MK 2, 3 - 25 mm, 16-tlg.
B28-2085 Weitspann-Maschinenschraubstock FJ 100
B28-2027 Präzision-Maschinenschraubstock PS 100
B28-2041 Dreiachs-Präzisionsgelenkschraubstock PGS 50
B24-1096 Gewindeschneidapparat Super M 5 - M 12

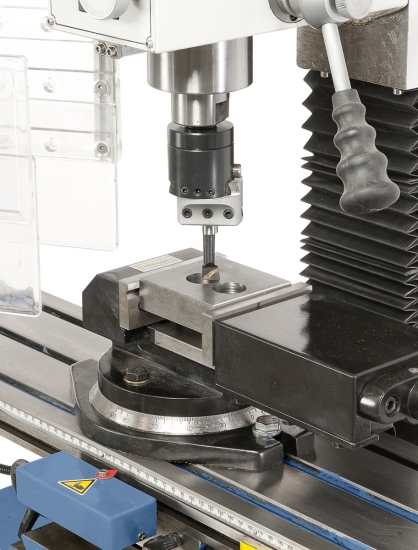

B25-1014 Plan- und Ausdrehkopfset diam. 50 mm, inkl. Bohrstangen
B37-1050 1-Achs-Positionsanzeige Positron P2 (Selbstmontage)
B32-1062 Kantentaster mit Leuchtanzeige MK 2

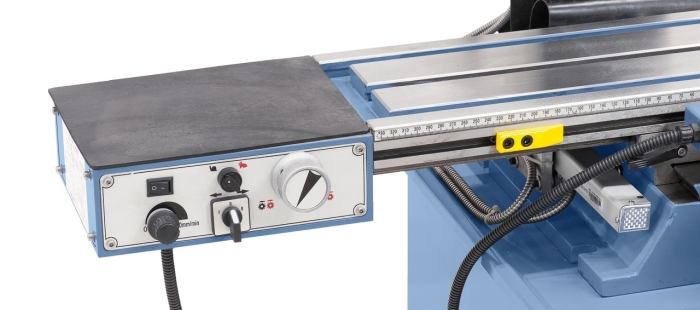

B53-1018 Frästischvorschub FTV 6 / 230 V

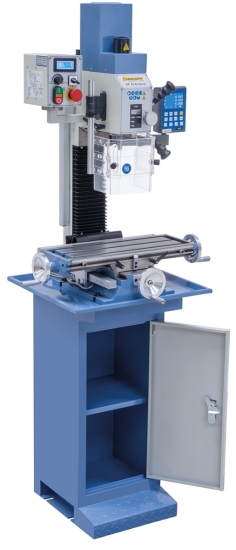

B56-1010 Untergestell BF 2 mit Spänewanne
B56-1011 Untergestell BF 2 Deluxe mit Spänewanne
