- Produktbeschreibung

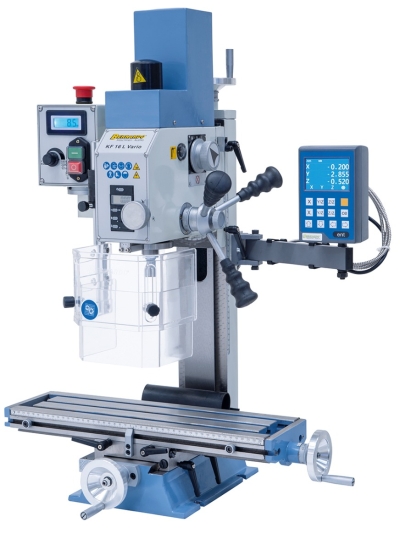

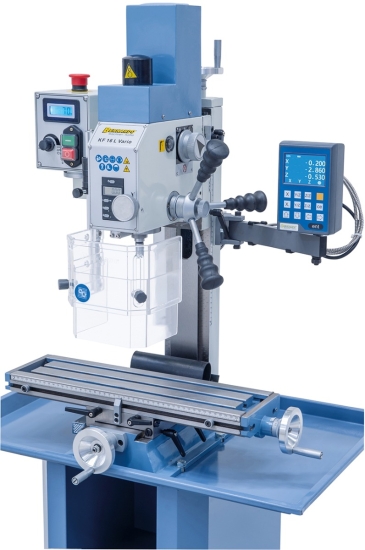

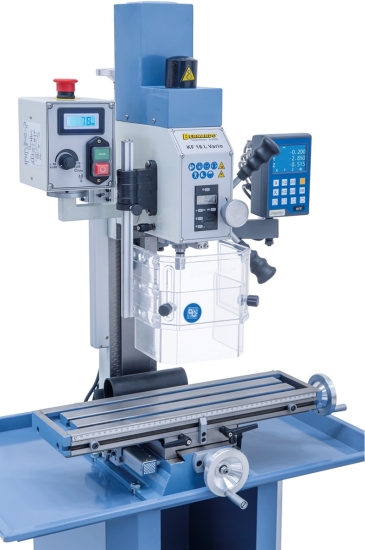

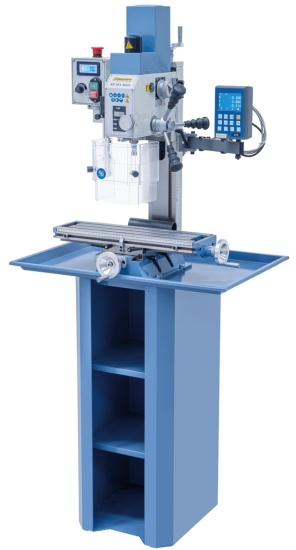

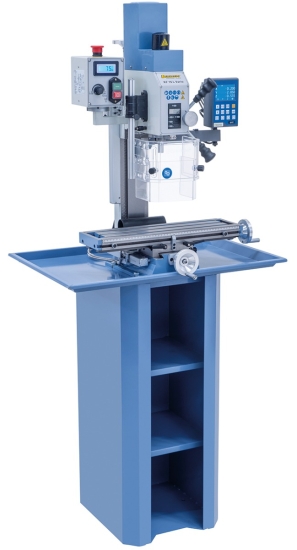

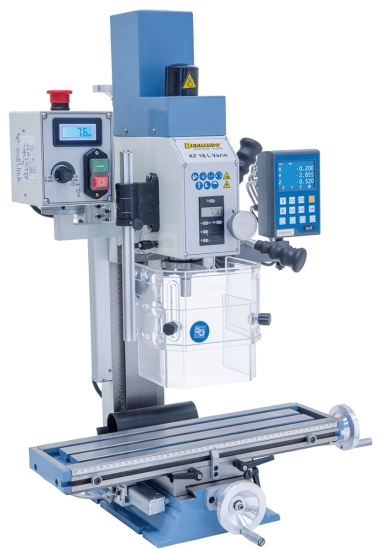

Die kleine und kompakte Bohr- und Fräsmaschine KF 16 L Vario ist serienmäßig mit einer digitalen Drehzahl- und Pinolenhubanzeige ausgestattet. Ihren Einsatzbereich findet dieses Modell beim anspruchsvollen Feinmechaniker und Modellbauer.
Technische Daten:
| Bohrleistung in Stahl: | 16 mm |
| Stirnfräser max.: | 50 mm |
| Schaftfräser max.: | 20 mm |
| Ausladung: | 170 mm |
| Abstand Spindel / Tisch max.: | 275 mm |
| Pinolenhub: | 50 mm |
| Spindeldrehzahl, stufenlos: | 50 - 1125 / 100 - 2250 U/min. |
| Spindelaufnahme: | MK 2 |
| Tischgröße: | 500 x 140 mm |
| Verfahrweg (x / y): | 365 / 120 mm |
| Fräskopf schwenkbar: | -90° bis +90° |
| Höhenverstellung Fräskopf: | 200 mm |
| T-Nutengröße: | 10 mm |
| Motor-Abgabeleistung S1 100%: | 0,50 kW / 230 V |
| Motor-Aufnahmeleistung S6 40%: | 0,80 KW / 230 V |
| Maschinenabmessung (B x T x H): | 610 x 500 x 820 mm |
| Gewicht ca.: | 65 kg |
* ohne Untergestell
Beschreibung:
- Stabiler und vibrationsarmer Maschinenfuß aus Grauguss
- Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich

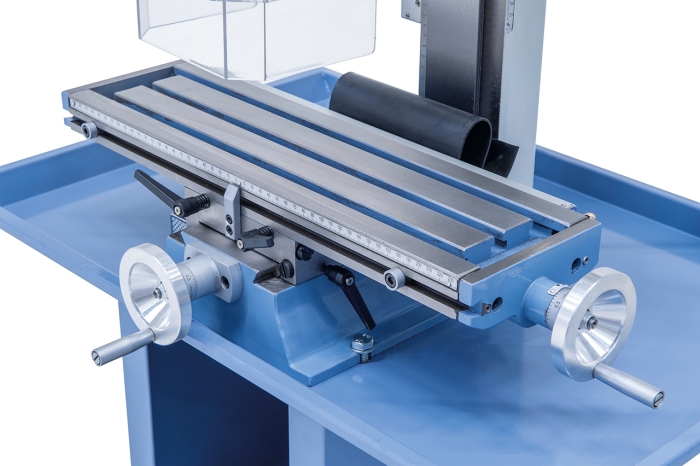

- Nachstellbare Schwalbenschwanzführung für x-, y- und z-Achse
- Stufenlos einstellbare Drehzahl von 50 - 1125 / 100 - 2250 U/min

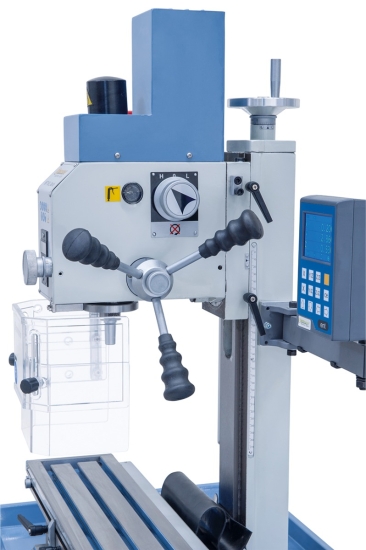

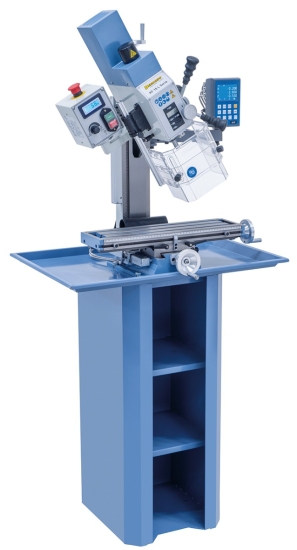

- Beidseitig schwenkbarer Fräskopf von -90° bis +90°
- Hohe Laufruhe durch geschliffene Getriebezahnräder
- Präzise Pinolenzustellung beim Fräsen mittels Handrad
- Vielseitige Anwendungsmöglichkeiten, z.B. Gewindebohren, Nutfräsen, Schlitzfräsen, ...
Lieferumfang:

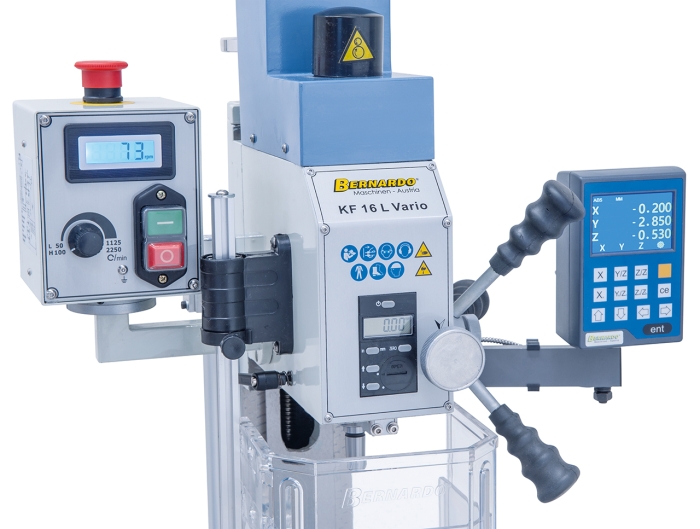

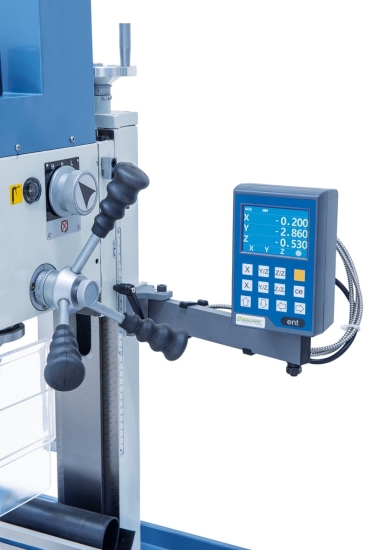

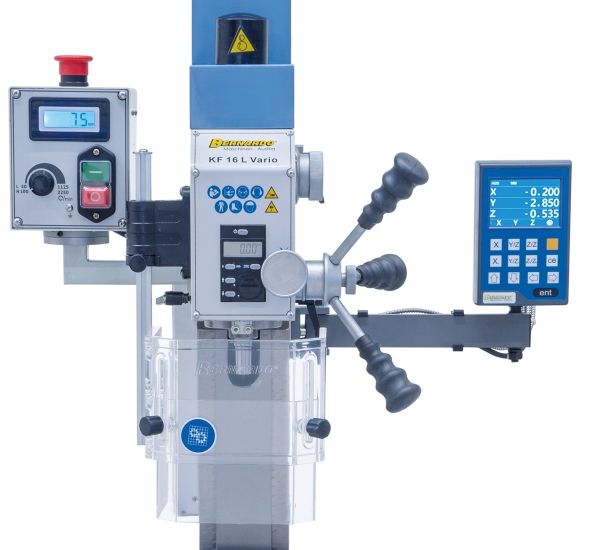

- 3-Achs-Positionsanzeige DT 40
- Anzugsspindel M 10

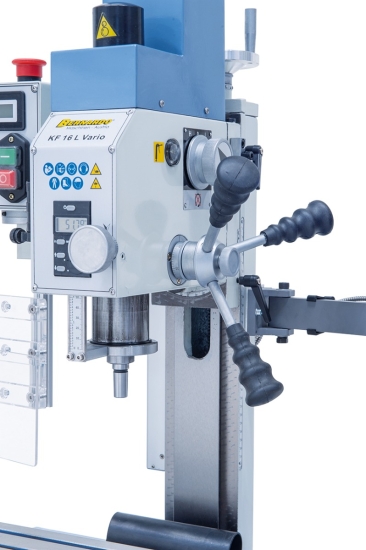

- Digitale Pinolenhubanzeige
- Digitale Drehzahlanzeige
- Bohrfutterdorn MK 2 / B 16
- EMV-Filter nach CE-Norm
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
Lieferbares Sonderzubehör:
B24-1095 Gewindeschneid-Apparat Super M2 - M7
B42-1020 TITAN-Schaftfräserkassette 20-tlg.
B56-1005 Modell BF 1

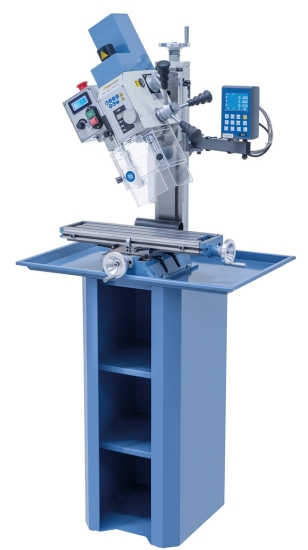

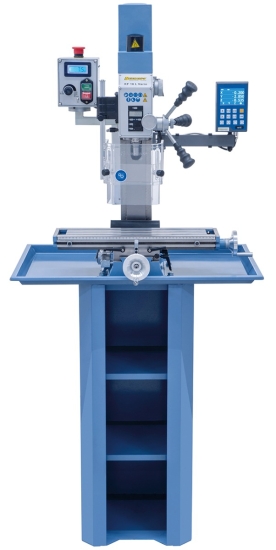

B56-1004 Untergestell BF 0 mit Spänewanne
B28-2026 Präzisions-Maschinenschraubstock PS 75
B27-1034 Schwenkbarer Rundtisch RT 4 S
B28-1004 Spannwerkzeugsortiment 58-tlg., 10 mm, M 8
B28-2032 Zweiachs-Präzisions-Maschinenschraubstock PTS 75
B26-1001 Fräser-Spannzangenfutter-Set ER 16, MK 2, 3 - 10 mm
B25-1014 Plan- und Ausdrehkopfset diam. 50 mm mit Aufnahme MK 2
B26-1002A Fräser-Spannzangenfutter-Set ER25, MK 2, 10-tlg.
B28-2032 Zweiachs-Präzisions-Maschinenschraubstock PTS 75
