- Produktbeschreibung

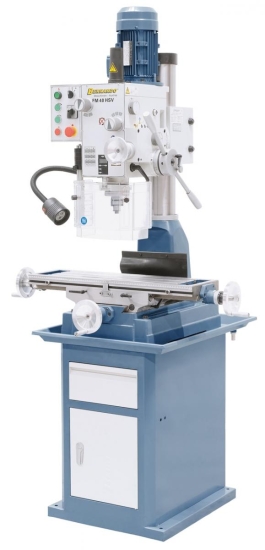

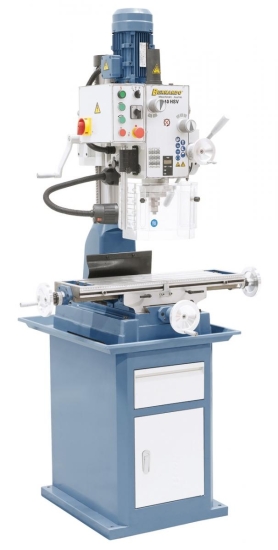

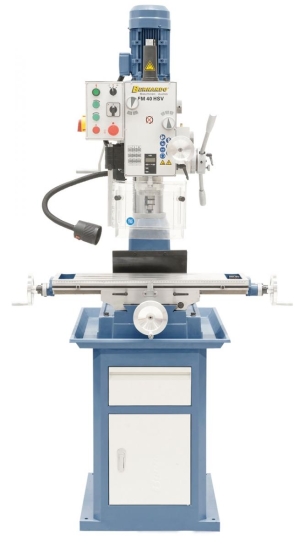

Die Bohr- und Fräsmaschine FM 40 HSV ist durch die kompakte Bauweise, dem serienmäßigen Pinolenvorschub, der digitalen Pinolenhubanzeige und dem großen Leistungsbereich für Modellbauer, Handwerker und Reparaturwerkstätten optimal geeignet.
Technische Daten:
| Bohrleistung in Stahl: | 32 mm |
| Bohrleistung in Guss: | 40 mm |

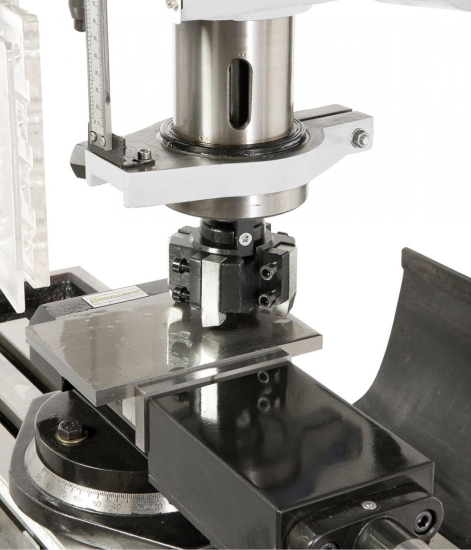

| Messerkopffräser max.: | 80 mm |
| Ausladung: | 255 mm |
| Spindeldrehzahl: | (12) 75 - 3200 U/min |
| Spindelaufnahme: | MK 3 |
| Pinolenhub: | 120 mm |
| Pinolenvorschub: | 0,10 / 0,18 / 0,26 mm/U |
| Tischgröße / T-Nutengröße: | 730 x 210 mm / 14 mm |
| Verfahrweg (x / y): | 520 mm / 175 mm |
| Fräskopf schwenkbar: | -90° bis +90° |
| Abstand Spindel / Tisch: | 135 - 460 mm |
| Höhenverstellung Fräskopf: | 325 mm |
| Säulendurchmesser: | 115 mm |
| Motor-Abgabeleistung S1 100%: | 1,1 / 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40%: | 1,5 / 2,2 kW (400 V) |
| Maschinenabmessung (B x T x H): | 1100 x 830 x 1450 mm |
| Gewicht ca.: | 270 kg |
* ohne Untergestell
Beschreibung:
- Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter
- Serienmäßig mit 3 einstellbaren Bohrvorschüben

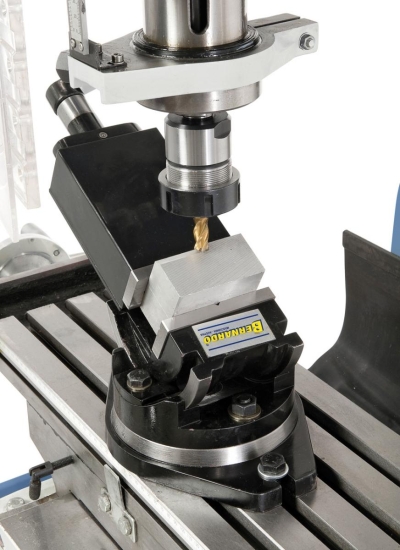

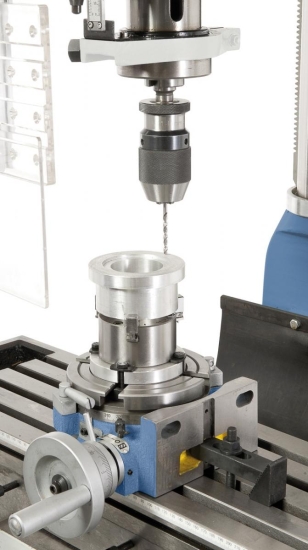

- Vielseitige Anwendungsmöglichkeiten wie Bohren, Fräsen, Gewindeschneiden, …
- Massiver, großer Kreuztisch, präzise oberflächenbearbeitet
- Keilleisten beim Kreuztisch nachstellbar
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager

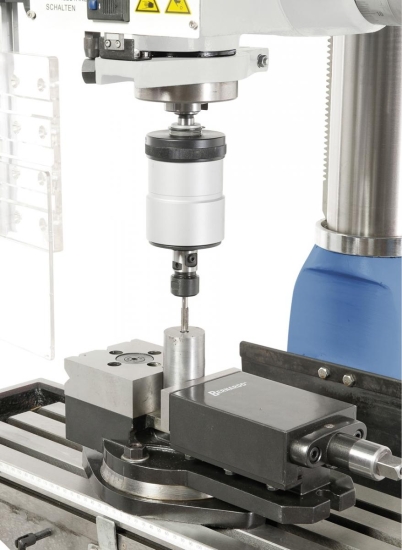

- Rechts- und Linkslaufeinrichtung zum Gewindeschneiden

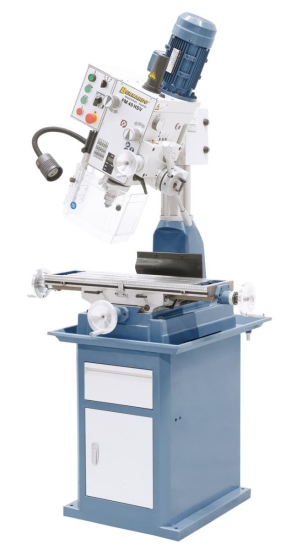

- Getriebekopf 180° schwenkbar, 360° drehbar und höhenverstellbar
- Durchzugsstarker 2-Stufenmotor, Drehzahlbereich 75 - 3200 U/min
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
Lieferumfang:
- Schnellspannbohrfutter 1 – 16 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel M 12
- Reduzierhülse MK 3/2
- Kombi-Aufsteckfräsdorn MK 3 / 27 mm
- Höhenverstellbare Schutzabdeckung
- Automatischer Pinolenvorschub
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- Längsmeßskala
- Bedienwerkzeug
Lieferbares Sonderzubehör:
B32-1060 Kantentaster SOE 20 S
B32-1070 2D-Taster
B35-1020 Parallelunterlagensatz 28-tlg.
B41-1051 Spiralbohrer HSS mit Morsekonus, TiN-besch., Satz B
B42-1016 Schaft-Schruppfräser HSS, TiN-beschichtet
B42-1020 TITAN-Schaftfräserkassette 20-tlg.
B42-1085 Planfräser 75° - diam. 80 mm
B51-1000 Universal-Kühlmitteleinrichtung 11 Liter - 400 V
B56-1015 Modell BF 3
B27-1033 Horizontal- und Vertikalrundtisch RT 5
B42-1085 Planfräser 75° - diam. 80 mm
