- Produktbeschreibung

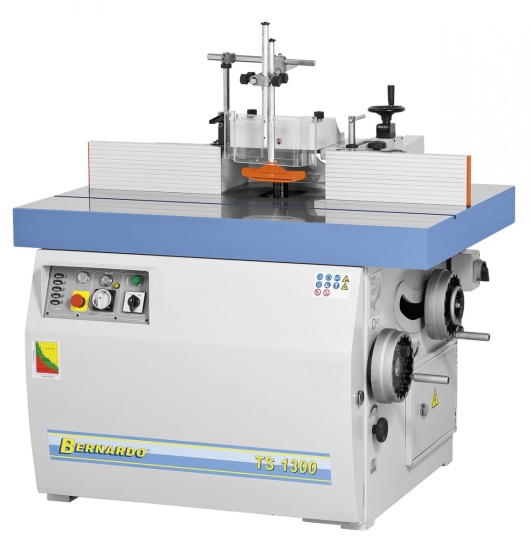

Die kompakte Schwenkspindel-Fräsmaschine TS 1300 zeichnet sich durch die nach hinten schwenkbare Frässpindel aus, dadurch ergeben sich erhebliche Vorteile wie z.B. der optimale Einsatz eines Vorschubapparates und ein Maximum an Sicherheit für den Anwender.
Technische Daten:
Tischabmessung: | 1310 x 970 mm |
Arbeitshöhe: | 915 mm |
Spindeldurchmesser: | 30 mm |
Schwenkbare Spindel: | +10° bis -45° |
Höhenverstellung der Spindel: | 180 mm |
Aufspannlänge: | 120 mm |
Max. Werkzeugdurchmesser: |
|
- beim Profilieren | 260 mm |
- beim Zapfenschneiden | 360 mm |
Max. Werkzeugdurchmesser versenkbar: | 310 mm |
Frästischöffnung: | 320 mm |
Spindeldrehzahl: | 1500 / 3500 / 5500 / 7500 / 9000 U/min |
Absauganschluss Ø: | 125 / 100 mm |
Motorleistung: | 5,5 kW (7,5 PS) – 400 V |
Maschinenabmessung (B x T x H): | 1310 x 1230 x 1500 mm |
Gewicht ca.: | 530 kg |
Beschreibung:
- Serienmäßig mit Rechts- / Linkslauf und elektrischer Spindelbremse ausgestattet
- Verwindungssteifer, stark verrippter Arbeitstisch aus Grauguss, plangenau bearbeitet und geschliffen für höchste Präzision
- Handrad mit analoger Gradanzeige für Frässpindelschwenkung (Standard)

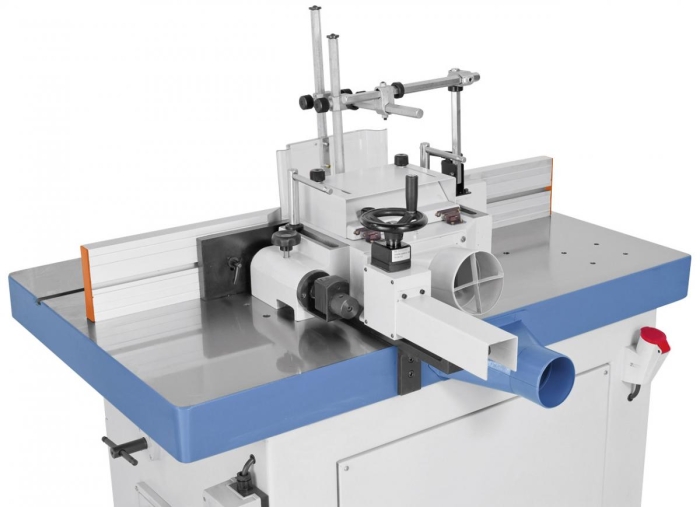

- Großdimensioniertes Fräsaggregat aus Grauguss, beidseitig am Frästisch befestigt
- Die Einstellung des Fräsanschlages erfolgt über ein Handrad, die Ablesung erfolgt mittels digitaler Anzeige auf 1/10 genau
- Durchzugsstarker Antriebsmotor mit automatischem Stern-Dreieck-Anlauf
- Einfacher Riemenwechsel zur Geschwindigkeitswahl über großzügige Öffnung an der Maschinenfront
- Digitale Anzeige zum bequemen Ablesen des Frässpindelhubes auf 1/10 genau
- Frässpindel mit Präzisionslager im oberen Bereich gelagert, dadurch erhöht sich die Lebensdauer bzw. wird die Lagerbelastung gering gehalten
Lieferumfang:

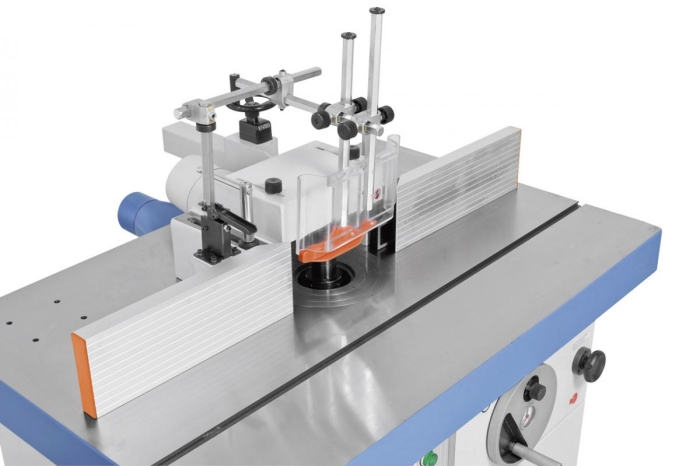

- Fräserschutzhaube FA-02
- Schutz- und Andrückvorrichtung

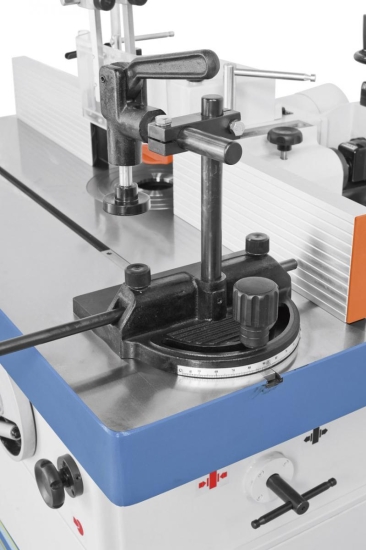

- Gehrungsanschlag mit Niederhalter
- Wechselspindel 30 mm
- Rechts- / Linkslauf
- LED-Drehzahlanzeige
- Analoge Gradanzeige
- Digitale Spindelhubanzeige
- Elektrische Spindelbremse
- Automatischer Stern-Dreieck-Anlauf
- Anschluss für Vorschubapparat
Lieferbares Sonderzubehör:
B12-2066 DC 500 E - 400 V
B12-1077 PU-Spirabsaugschlauch diam. 100 mm (6 m)
B12-1078 Spiral-Absaugschlauch diam. 120 mm (6 m)
B12-1150 Einschaltautomatik ALV 10
B09-1326 Wechselspindel diam. 30 mm, l = 140 mm
B09-1327 Wechselspindel diam. 35 mm, l = 140 mm
B09-1328 Wechselspindel diam. 40 mm, l = 160 mm
B09-1331 Spannzangen-Set für TS 900 / 1000 / T(S) 1300
B12-1069 PVC-Spiralabsaugschlauch diam. 100 mm (4 m)
