- Produktbeschreibung

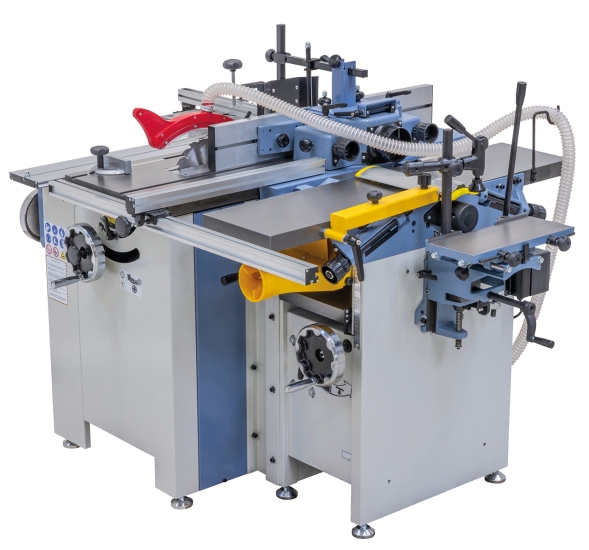

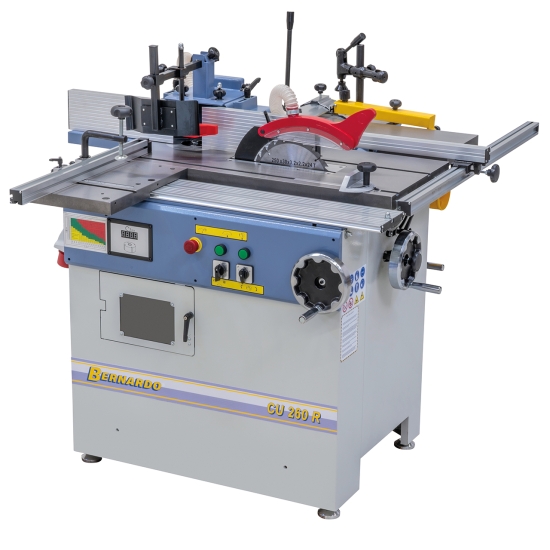

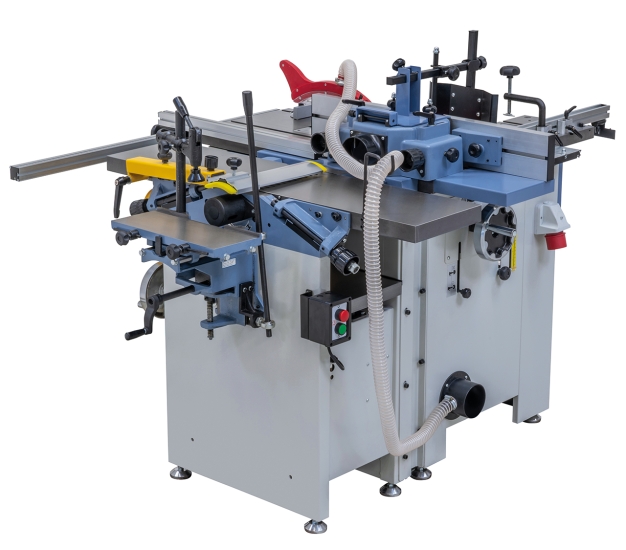

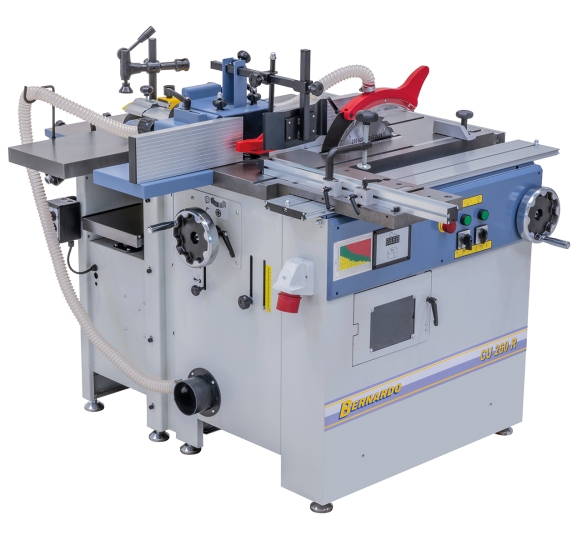

Die vielseitigen Universal-Kombimaschine CU 260 R ist serienmäßig mit einem Rolltisch ausgestattet. Durch ihre kompakte Bauweise ist dieses Modell für den Hobbybastler und Heimwerker optimal geeignet.
Die vielseitigen Universal-Kombimaschine CU 260 R ist serienmäßig mit einem Rolltisch ausgestattet. Durch ihre kompakte Bauweise ist dieses Modell für den Hobbybastler und Heimwerker optimal geeignet.
Eigenschaften
- Solider Graugusstisch für vibrationsfreies Arbeiten, plangenau bearbeitet und geschliffen
- Optional mit Langlochbohreinrichtung (Bohrleistung 16 mm) erhältlich

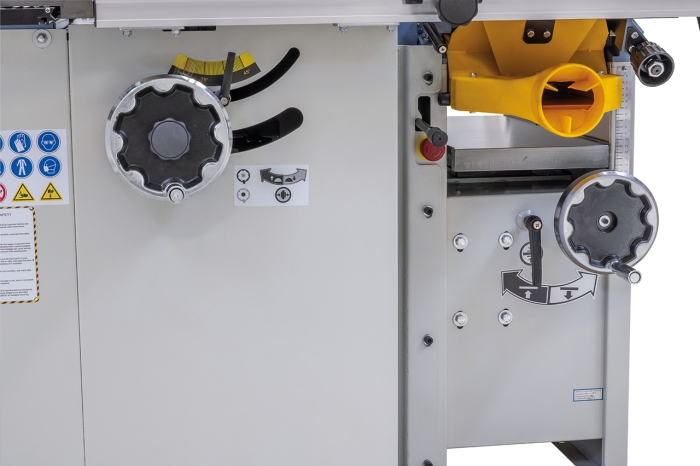

- Die Verstellung des Sägeaggregates erfolgt durch ergonomisch angebrachte Handräder

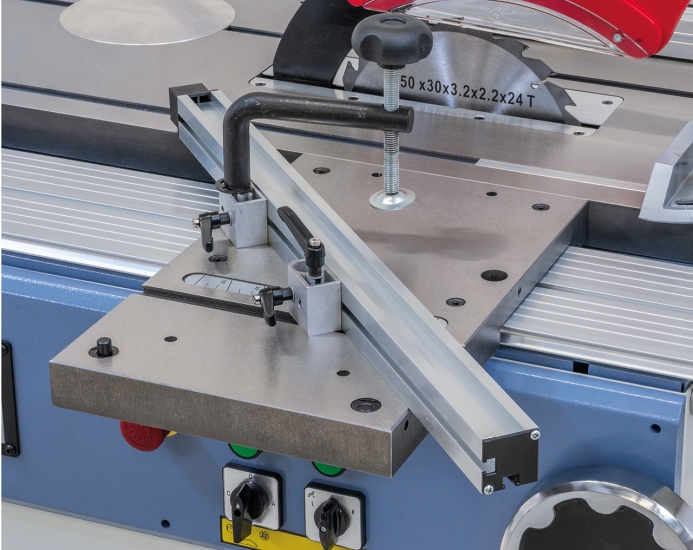

- Erhöhter Bedienkomfort durch den serienmäßigen Rolltisch mit Aluminiumanschlag
- Erhöhte Sicherheit durch den Not-Aus-Schalter an der Vorderseite

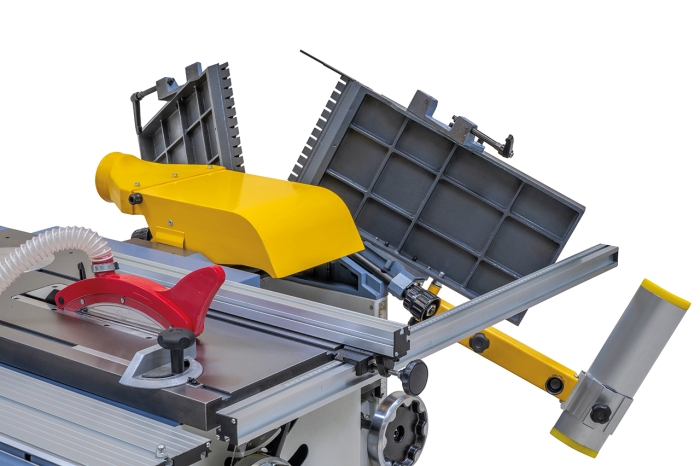

- Integrierte, umklappbare Spanauswurfhaube beim Dickenhobeln - Anschlussdurchmesser 100 mm
- Ideal geeignet zum exakten Bearbeiten von Brettern, Leisten, Balken, …
- Dynamisch ausgewuchtete Frässpindel für vibrationsfreien Lauf
- Verwindungsfreie Abrichttische aus stark verripptem Grauguss
- Beim Abrichthobeln ist der Werkstückvorschub ausschaltbar
Technische Daten

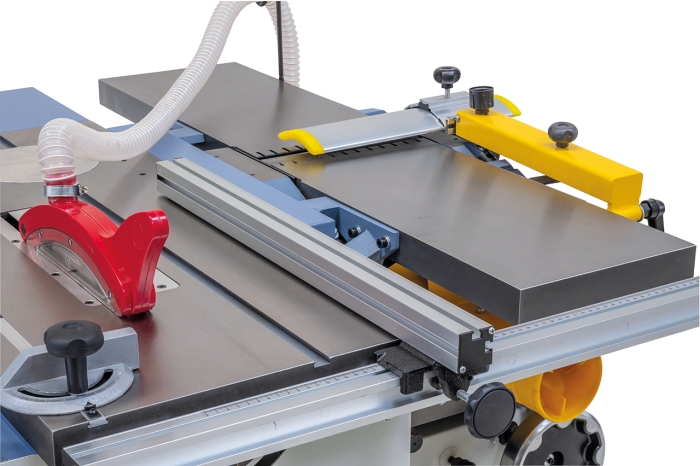

Abrichthobel
Abrichtbreite | 250 mm |
Tischlänge | 1090 mm |
Tischhöhe | 865 mm |
Hobelwellendrehzahl | 4000 U/min |
Hobelmesser | 3 Stk. |

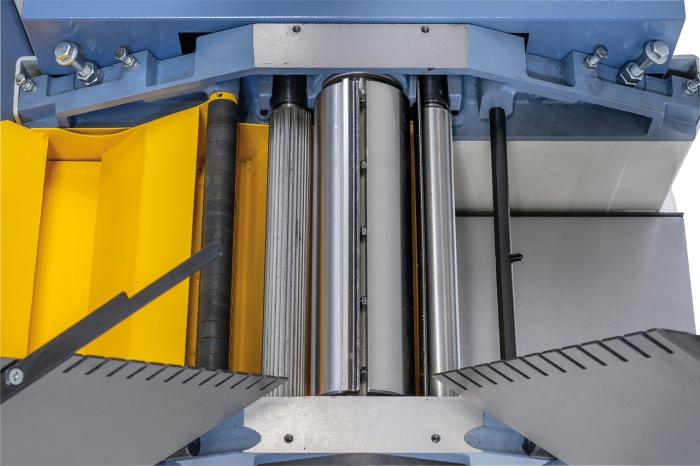

Hobelwellendurchmesser | 75 mm |
Abrichtanschlag | 720 x 130 mm |
Abrichtanschlag schwenkbar | 90° bis 45° |
Max. Spanabnahme | 5 mm |
Motor-Abgabeleistung S1 100% | 2,0 kW (2,7 PS) |
Motor-Aufnahmeleistung S6 40% | 2,8 kW (2,5 PS) |
Dickenhobel
Tischlänge | 600 mm |
Hobelbreite | 250 mm |
Dickendurchlass, min/max. | 5 - 185 mm |
Max. Spanabnahme | 1,8 mm |
Vorschubgeschwindigkeit | 8 m/min |
Absauganschluss Ø | 100 mm |

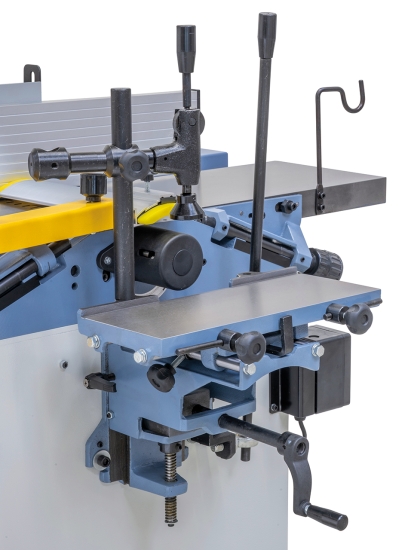

Langlochbohreinrichtung (optional erhältlich)
Bohrtischgröße | 370 x 150 mm |
Westcott-Bohrfutter | 0 - 16 mm |
Max. Bohrtiefe | 90 mm |
Bohrbreite | 160 mm |
Höhenverstellung | 85 mm |

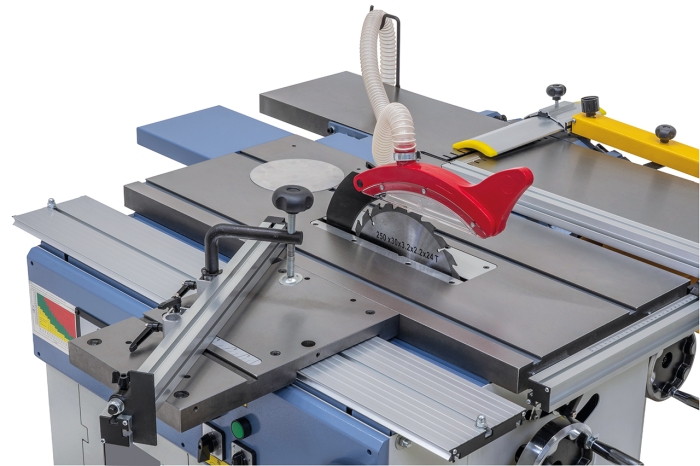

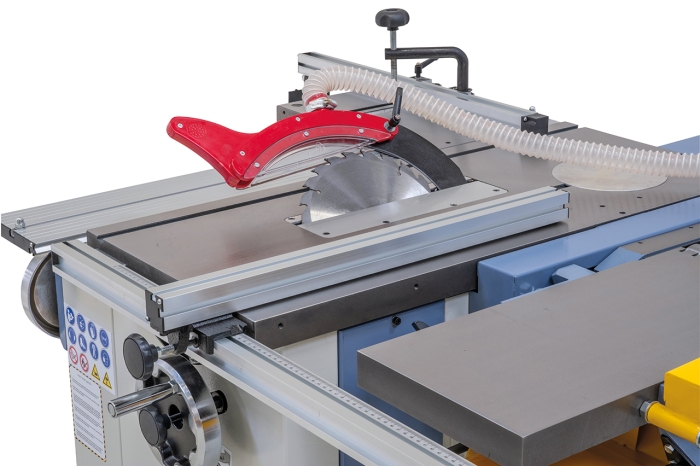

Kreissäge
Tischabmessung | 900 x 410 mm |
Tischhöhe | 865 mm |
Rolltisch | 400 x 250 mm |
Besäumlänge | 710 mm |
Max. Sägeblattdurchmesser | 250 x 30 mm |
Max. Schnitthöhe 90° / 45° | 80 / 60 mm |
Schnittbreite am Parallelanschlag | 820 mm |
Drehzahl Hauptsägeblatt | 4750 U/min |
Absauganschluss Ø | 100 mm |
Motor-Abgabeleistung S1 100% | 2,2 kW (1,5 PS) |
Motor-Aufnahmeleistung S6 40% | 3,0 kW (4,0 PS) |

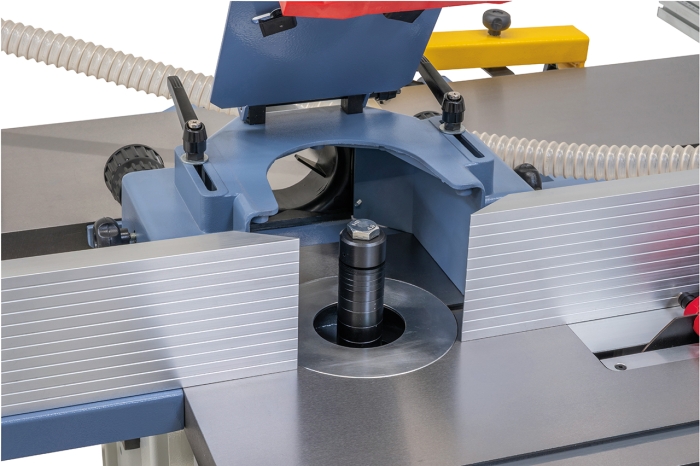

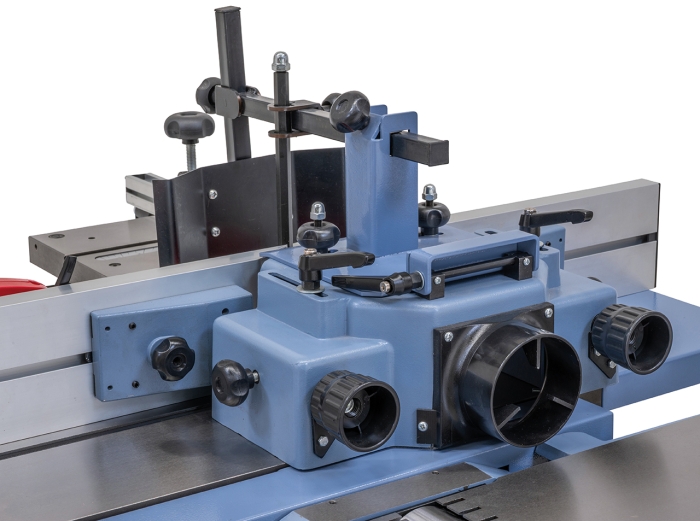

Fräse
Spindeldurchmesser | 30 mm |
Höhenverstellung | 110 mm |
Frästischöffnung | 170 mm |
Aufspannlänge | 90 mm |
Max. Werkzeugdurchmesser
- beim Profilieren | 150 mm |
- beim Zapfenschneiden | 150 mm |
Spindeldrehzahl | 1400 / 4000 / 6000 / 8000 U/min |
Motor-Abgabeleistung S1 100% | 1,5 kW (2,0 PS) |
Motor-Aufnahmeleistung S6 40% | 2,1 kW (2,8 PS) |
Spannung | 400 V |
Maschinenabmessung (B x T x H) | 1300 x 1630 x 1150 mm |
Gewicht ca. | 310 kg |
Lieferumfang
- Hobelmesser 250 x 30 x 3 mm
- Abrichtanschlag
- Niederhalter

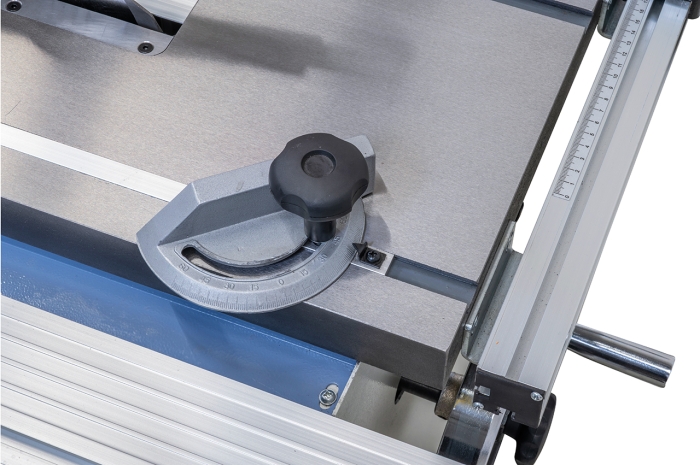

- Gehrungsanschlag
- Rolltisch
- Fräserschutzhaube

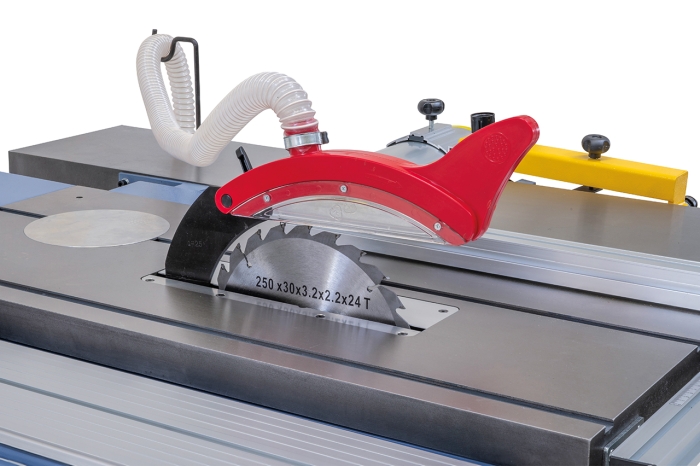

- Sägeblattschutzhaube mit Absauganschluss
- Verbindungsschlauch mit Y-Stück
- Aluminiumanschlag mit Anschlagklappe
- Sägeblatt 250 x 3,2 x 30 mm / Z 24

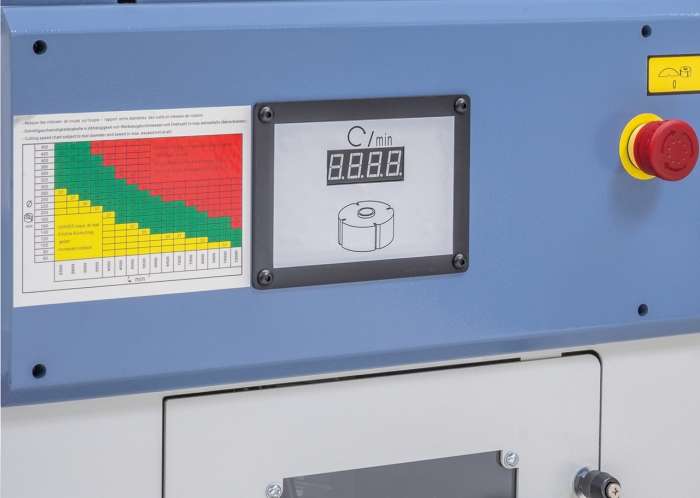

- Digitale Drehzahlanzeige der Frässpindel
- Schiebestock
- Bedienwerkzeug
