- Produktbeschreibung

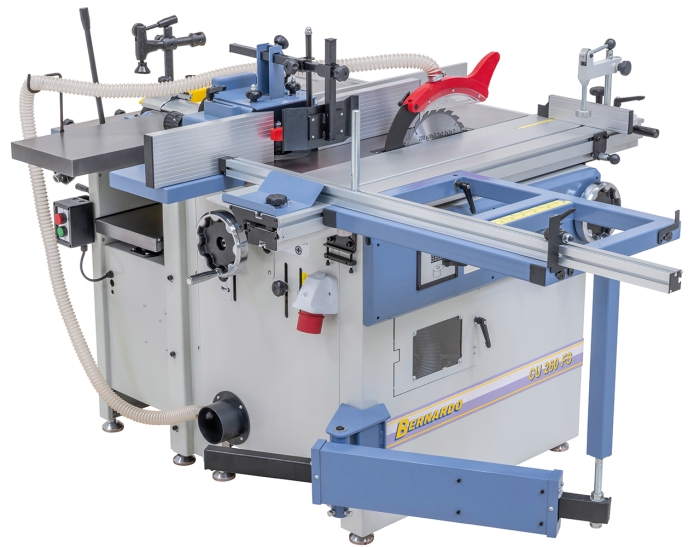

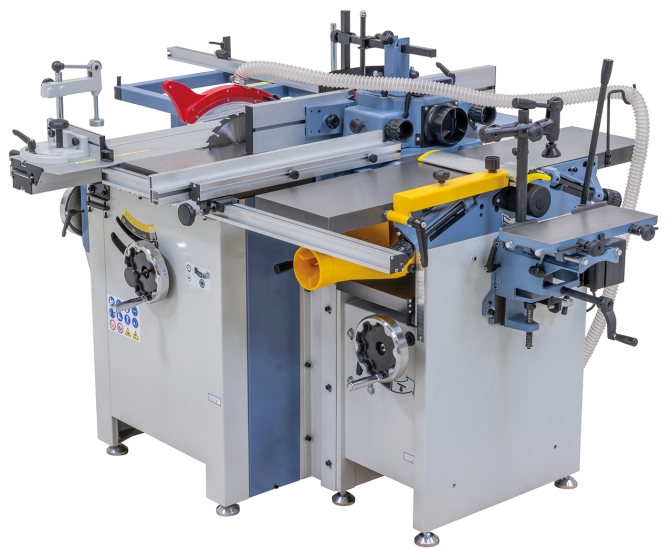

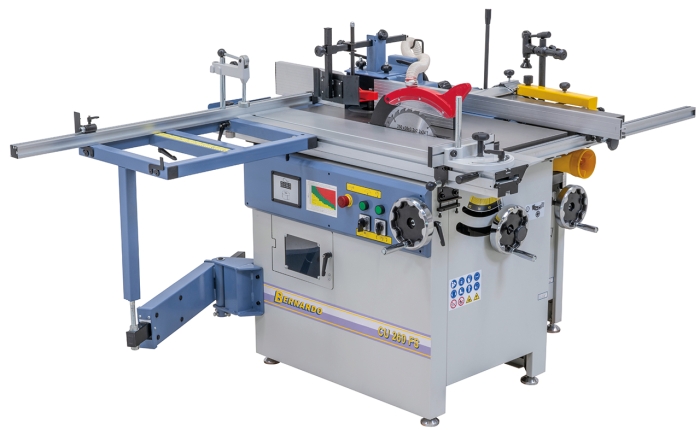

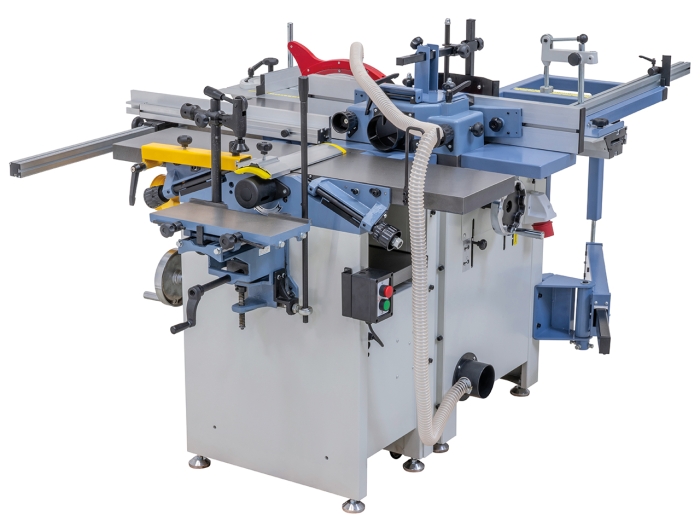

Das Holzbearbeitungszentrum CU 260 FS kombiniert eine Vielzahl an Bearbeitungsmöglichkeiten (Hobeln, Sägen, Fräsen, Bohren) auf kleinstem Raum. Durch die serienmäßige Spiralhobelwelle, den vier Spindeldrehzahlen, der digitalen Drehzahlanzeige der Frässpindel und vielen weiteren Vorzügen, lässt dieses Modell keine Wünsche offen.
Das Holzbearbeitungszentrum CU 260 FS kombiniert eine Vielzahl an Bearbeitungsmöglichkeiten (Hobeln, Sägen, Fräsen, Bohren) auf kleinstem Raum. Durch die serienmäßige Spiralhobelwelle, den vier Spindeldrehzahlen, der digitalen Drehzahlanzeige der Frässpindel und vielen weiteren Vorzügen, lässt dieses Modell keine Wünsche offen.
Eigenschaften

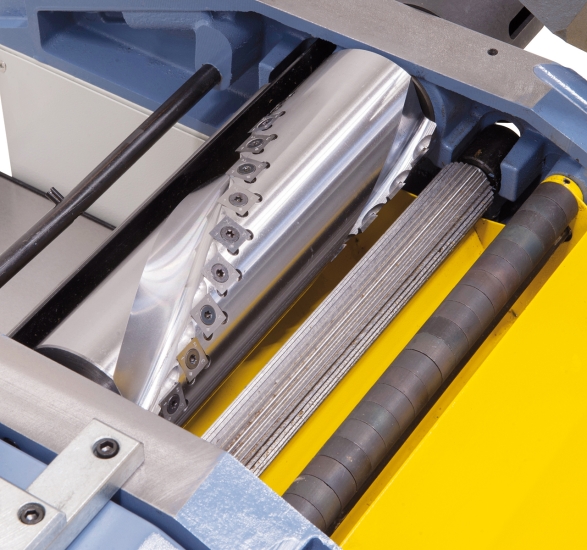

- Verminderung der Lärmbelastung (ca. 50%) durch serienmäßige Spiralmesser-Hobelwelle und bis zu 20-fache Schneidenstandzeit (ergibt sich durch vierfach verwendbare HM-Wendeplatten)
- Vorteil der HM-Wendeplatten: Bei Beschädigung können einzelne Messer getauscht oder gedreht werden
- Die Hartmetallschneiden sorgen für ausrissfreie Hobelergebnisse und optimale Oberflächen bei jeder Holzart
- Optional mit Langlochbohreinrichtung (Bohrleistung 16 mm) erhältlich
- Schnelles und einfaches Ablesen der Spindeldrehzahl mittels Digitalanzeige

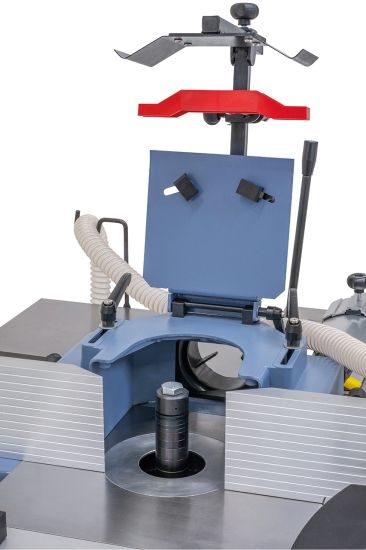

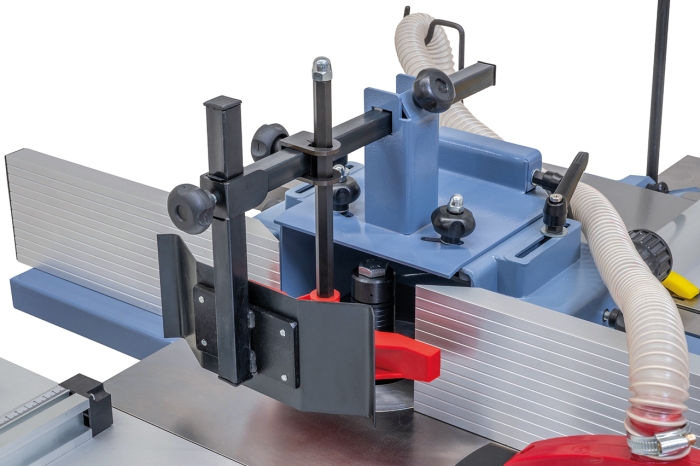

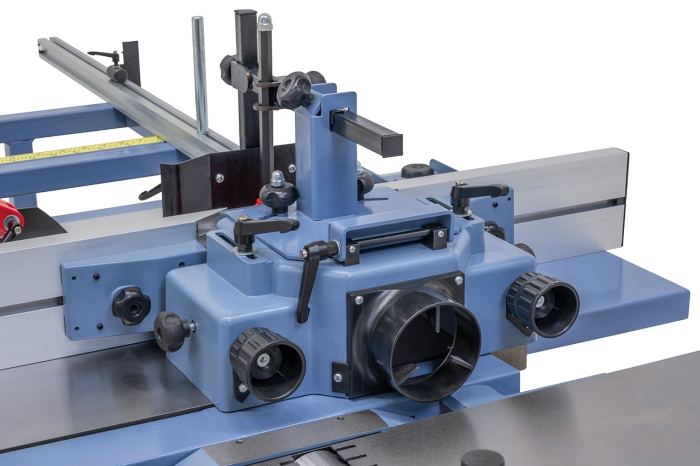

- Robuste Fräserschutzhaube mit feineinstellbaren Aluminium-Anschlagschienen
- Maschinenkörper bestehend aus einer verwindungsfreien Stahl-Graugusskonstruktion

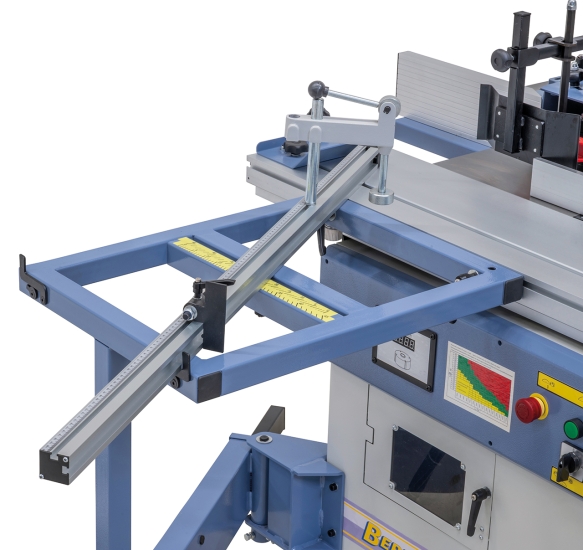

- Leichtgängiger und präziser Formattisch mit gehärteter Prismenführung
Technische Daten
Abrichthobel
Abrichtbreite | 250 mm |
Tischlänge | 1090 mm |
Tischhöhe | 865 mm |
Hobelwellendrehzahl | 4000 U/min |
HM-Wendeplatten | 24 Stk. |
Hobelwellendurchmesser | 75 mm |
Abrichtanschlag | 720 x 130 mm |
Abrichtanschlag schwenkbar | 90° bis 45° |
Max. Spanabnahme | 5 mm |
Motor-Abgabeleistung S1 100% | 2,0 kW (2,7 PS) |
Motor-Aufnahmeleistung S6 40% | 2,8 kW (2,5 PS) |

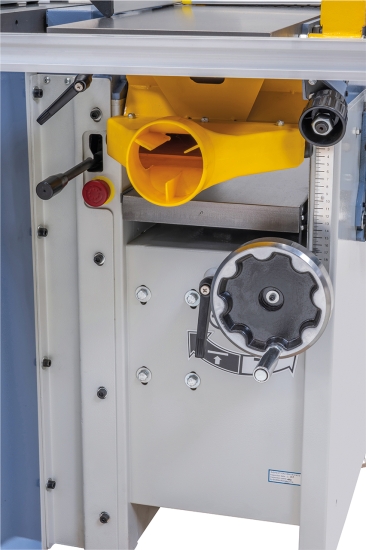

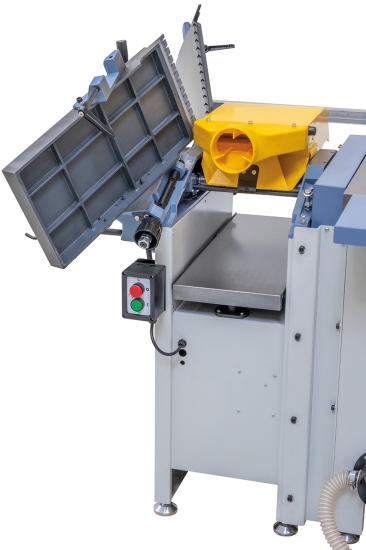

Dickenhobel
Tischlänge | 600 mm |
Hobelbreite | 250 mm |
Dickendurchlass, min/max. | 5 - 185 mm |
Max. Spanabnahme | 1,8 mm |
Vorschubgeschwindigkeit | 8 m/min |
Absauganschluss Ø | 100 mm |

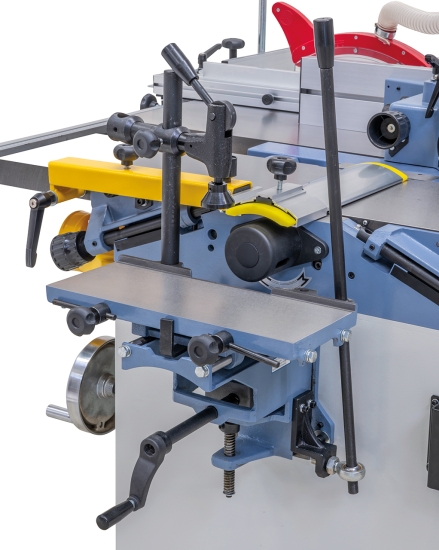

Langlochbohreinrichtung (optional erhältlich)
Bohrtischgröße | 370 x 150 mm |
Westcott-Bohrfutter | 0 - 16 mm |
Max. Bohrtiefe | 90 mm |
Bohrbreite | 160 mm |
Höhenverstellung | 85 mm |

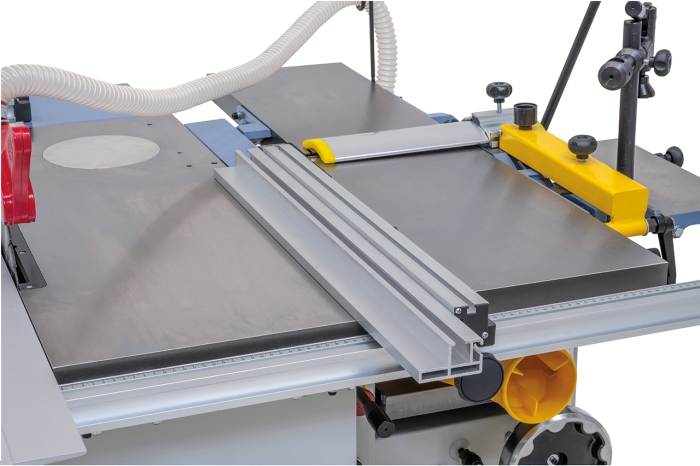

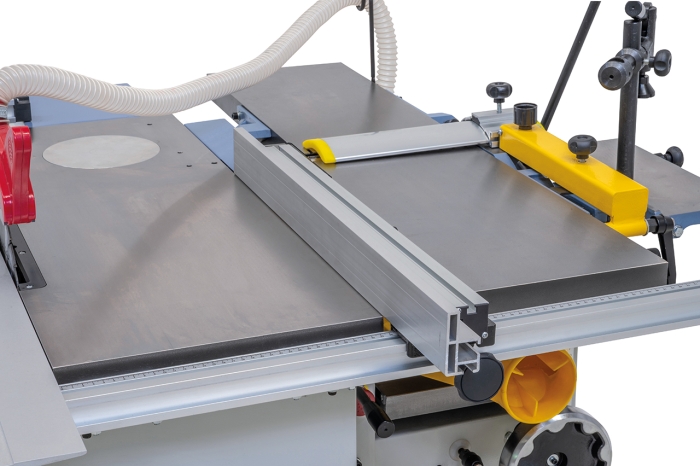

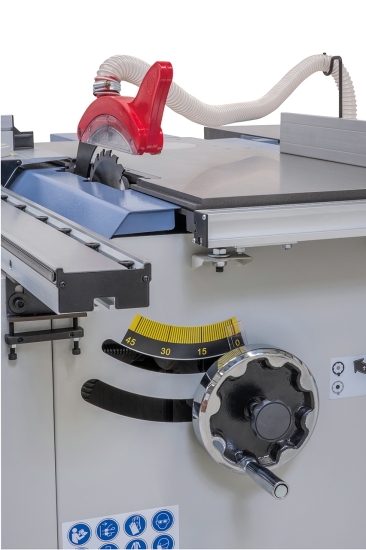

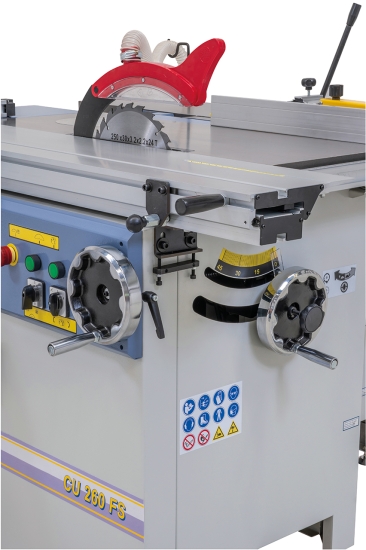

Kreissäge
Tischabmessung | 900 x 345 mm |
Tischhöhe | 865 mm |
Auslegertisch | 600 x 460 |
Formattisch | 1600 x 240 mm |
Besäumlänge | 1600 mm |
Max. Sägeblattdurchmesser | 250 x 30 mm |
Max. Schnitthöhe 90° / 45° | 80 / 60 mm |
Schnittbreite am Parallelanschlag | 910 mm |
Drehzahl Hauptsägeblatt | 4750 U/min |
Absauganschluss Ø | 100 mm |
Motor-Abgabeleistung S1 100% | 2,2 kW (1,5 PS) |
Motor-Aufnahmeleistung S6 40% | 3,0 kW (4,0 PS) |

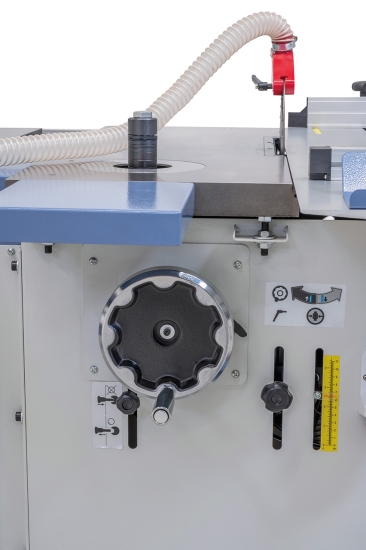

Fräse
Spindeldurchmesser | 30 mm |
Höhenverstellung | 110 mm |
Frästischöffnung | 170 mm |
Aufspannlänge | 90 mm |
Max. Werkzeugdurchmesser |
|
- beim Profilieren | 150 mm |
- beim Zapfenschneiden | 150 mm |
Spindeldrehzahl | 1400 / 4000 / 6000 / 8000 U/min |
Motor-Abgabeleistung S1 100% | 1,5 kW (2,0 PS) |
Motor-Aufnahmeleistung S6 40% | 2,1 kW (2,8 PS) |
Spannung | 400 V |
Maschinenabmessung (B x T x H) | 1600 x 2340 x 1150 mm |
Lieferumfang
- Spiralmesser-Hobelwelle mit 24 Stk. HM-Wendeplatten
- Ersatz-HM-Wendeplatten (5 Stk.)
- Abrichtanschlag
- Niederhalter
- Gehrungsanschlag
- Fräserschutzhaube

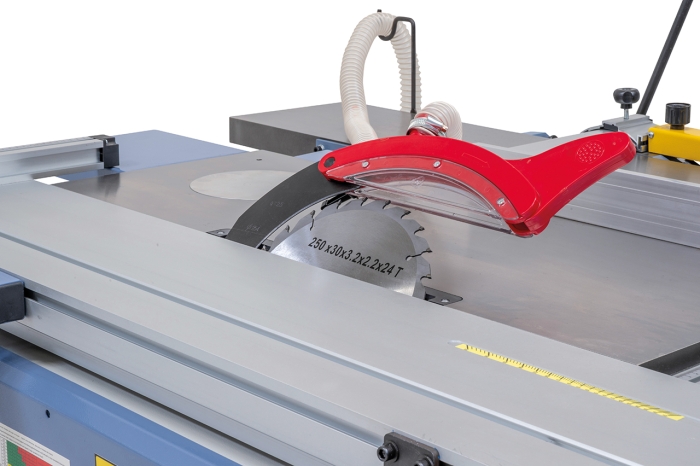

- Sägeblattschutzhaube mit Absauganschluss
- Verbindungsschlauch mit Y-Stück
- Aluminiumanschlag mit Anschlagklappe
- Sägeblatt 250 x 3,2 x 30 mm / Z 24
- Digitale Drehzahlanzeige der Frässpindel
- Schiebestock
- Bedienwerkzeug
