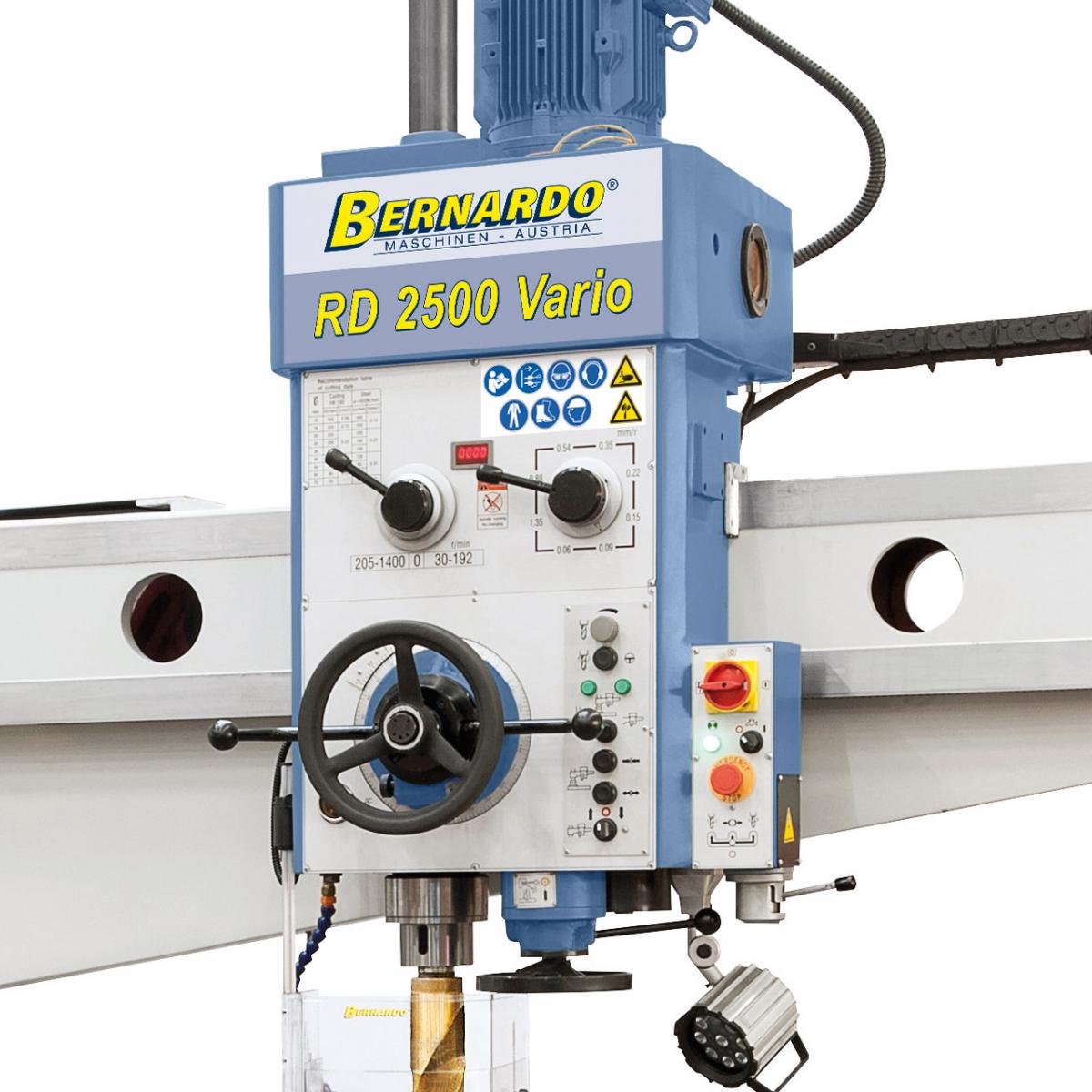

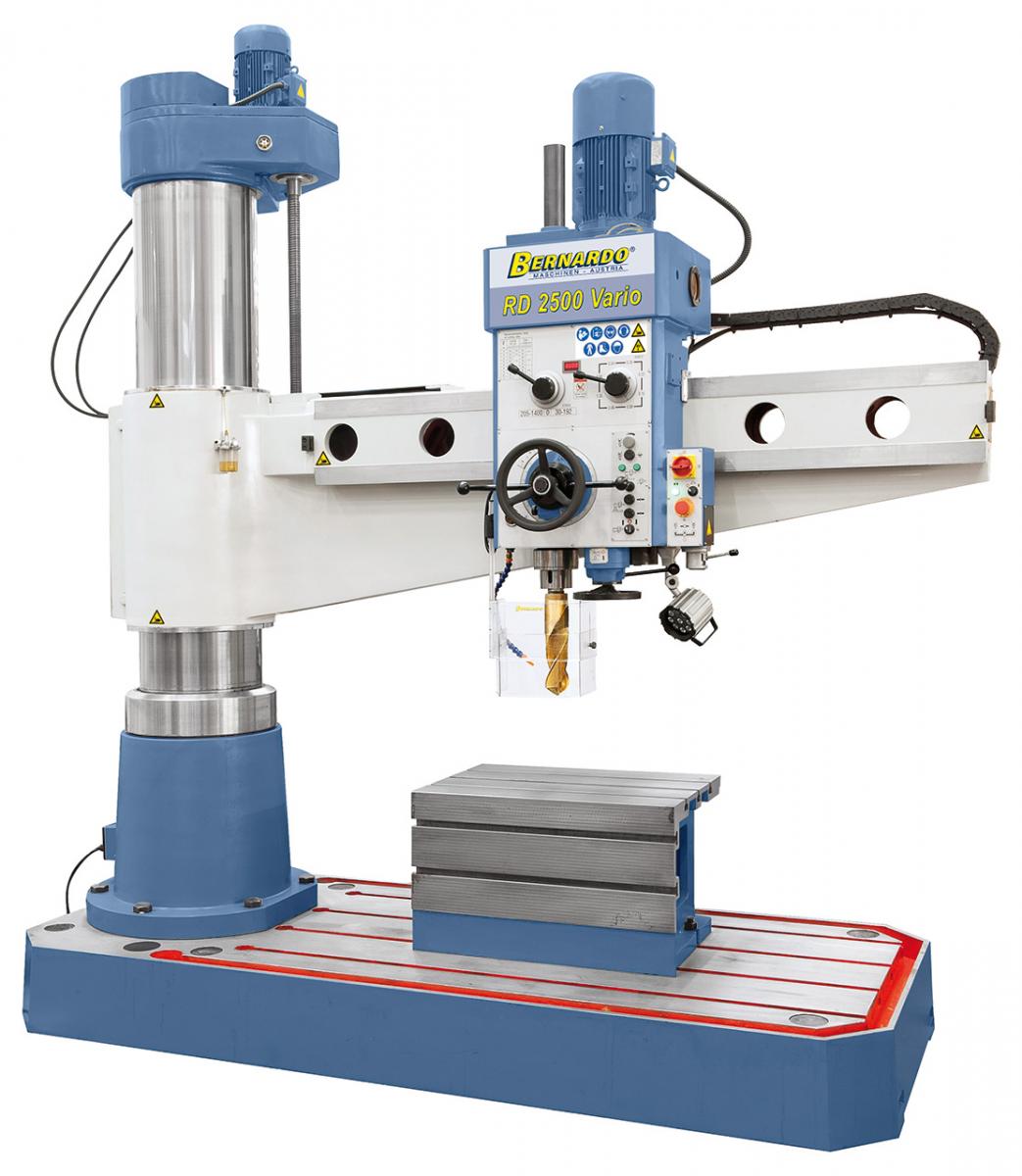

XL-Artikel - Versandkosten bitte anfragen! Das Topmodell aus unserer Radialbohrmaschinenreihe zeichnet sich durch die stufenlose Drehzahlregelung und die massive Bauweise, bei gleichzeitig einfacher Bedienung, aus. Die spezielle Lagerung der Säule gewährleistet eine kraftschonende Positionierung des Auslegerarms - unerlässlich für längeres Arbeiten.
Technische Daten:
| Bohrleistung max. | 80 mm |
| Gewindeschneiden max. | M60 |
| Ausladung min./max. | 450 - 2550 mm |
| Vertikalbewegung des Auslegers | 820 mm |
| Verfahrweg Bohrkopf (horizontal) | 2100 mm |
| Pinolenhub | 400 mm |
| Spindelaufnahme | MK 6 |
| Spindeldrehzahl | 30 - 220, 200 - 1400 U/min |
| Vorschubbereich | (8) 0,06 - 1,38 mm/U |
| Abstand Spindel - Würfeltisch | 0 - 1120 mm |
| Abstand Spindel - Grundplatte | 400 - 1620 mm |
| Aufspannfläche Grundplatte | 2500 x 1250 mm |
| Würfeltisch (L x B x H) | 850 x 580 x 500 mm |
| Motorleistung | 7,5 kW |
| Maschinenabmessung (B x T x H) | 3590 x 1250 x 3530 mm |
| Gewicht ca. | 7400 kg |
Beschreibung:

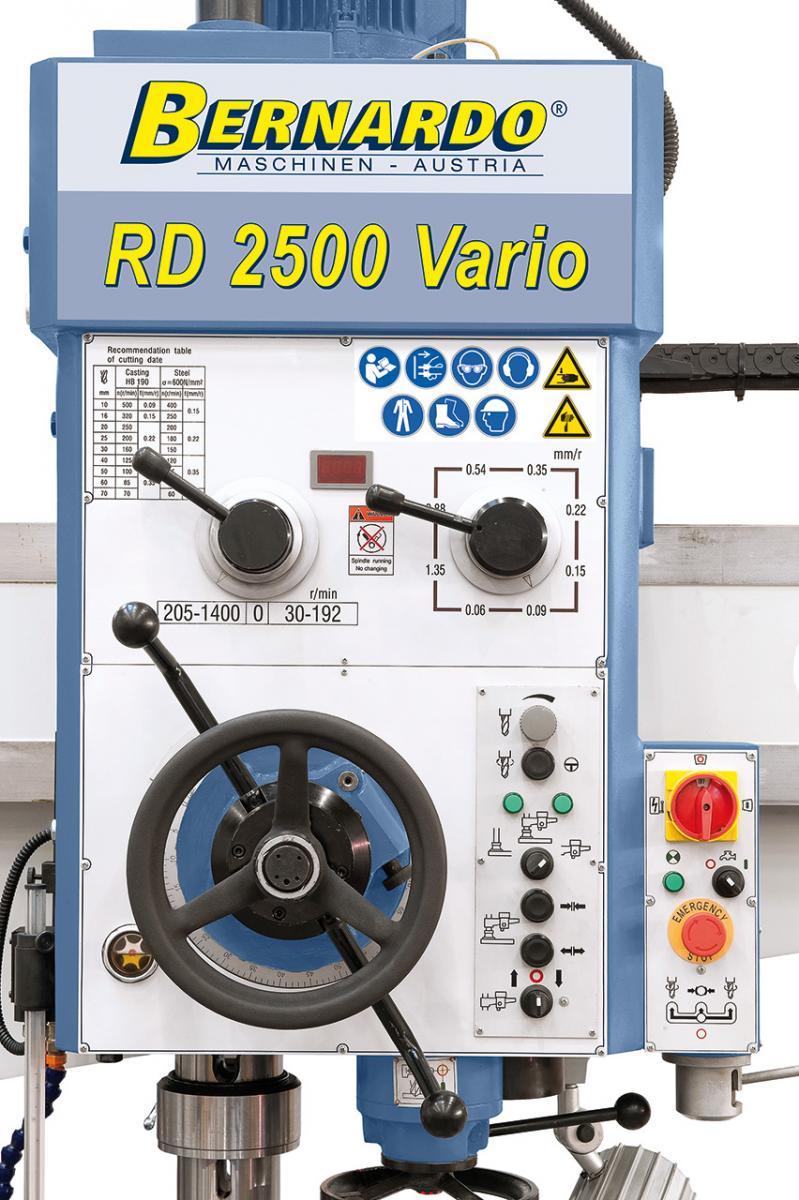

- Serienmäßig mit stufenloser Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
- Die Bohrspindel mit hoher Rundlaufgenauigkeit verfügt über eine automatische Spindelbremse
- Auslegerarm, Bohrkopf und Säule mit unabhängiger hydraulischer Klemmung
- Großdimensionierte Grundplatte, ideal zum Bearbeiten von großen Werkstücken
- Dickwandige, geschliffene Säule für erhöhte Gleiteigenschaft des Auslegers

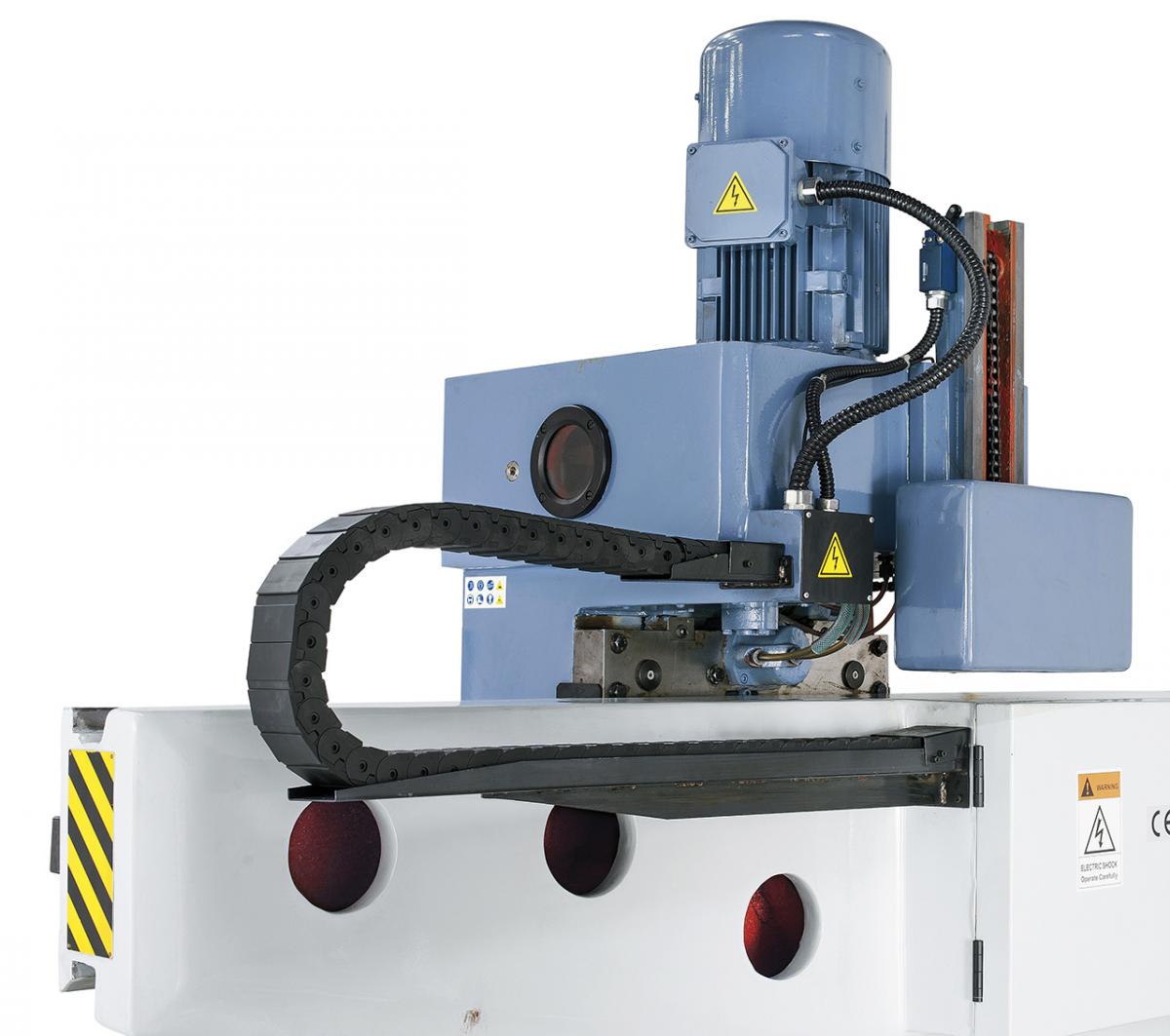

- Einfache Höhenverstellung des Auslegerarms über Hubmotor, die Position der Spindel bleibt unverändert, ideal für Serienarbeiten

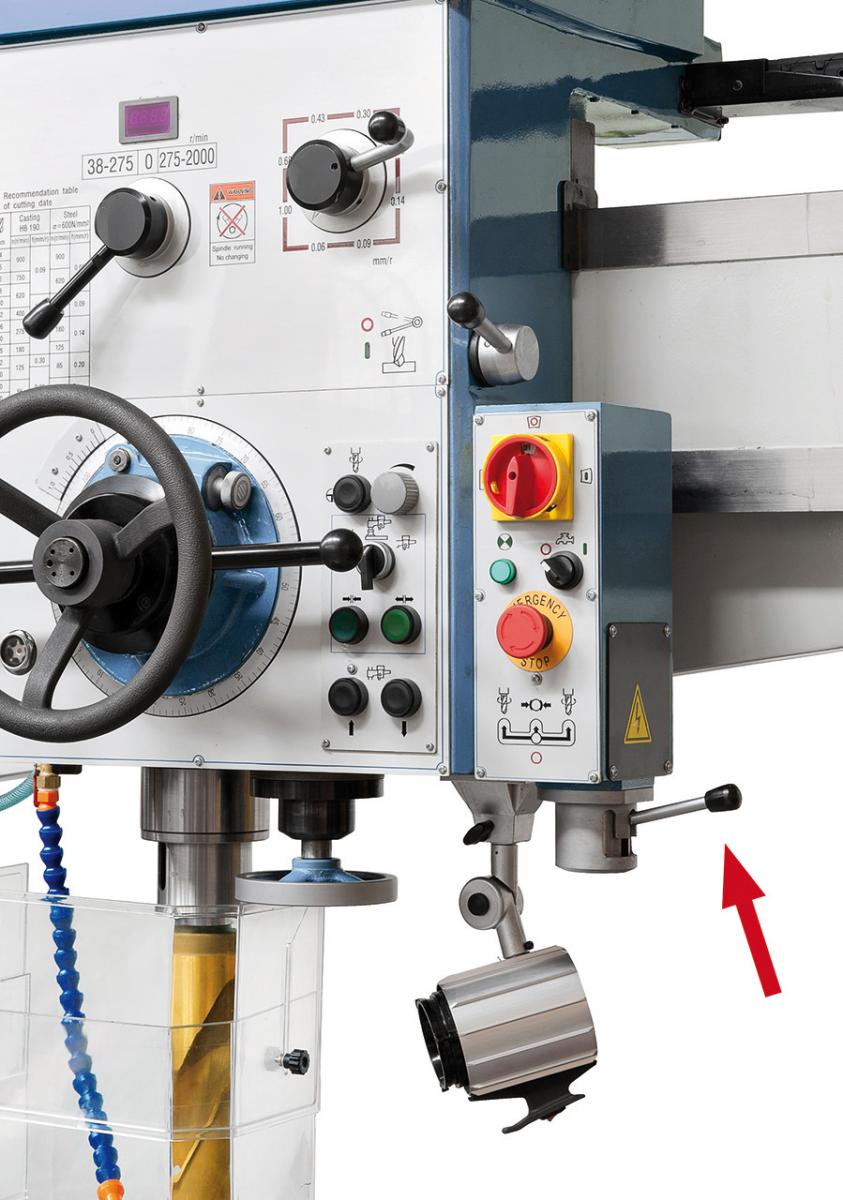

- Mittels Drucktaster können Bohrkopf und Säule wahlweise gleichzeitig bzw. separat geklemmt oder gelöst werden
- Führungsbahnen am Ausleger gehärtet und geschliffen
- Gewichtsausgleich der Pinole durch Gegengewicht
- Ideal zum Bohren, Senken, Reiben und Gewindeschneiden
Lieferumfang:
- Würfeltisch
- Bohrfutterdorn MK 5 / B 16
- Reduzierhülsen MK 5/4, MK 4/3, MK3/2
- LED-Maschinenleuchte
- Erstbefüllung mit Shell Tellus 46
- Kühlmitteleinrichtung

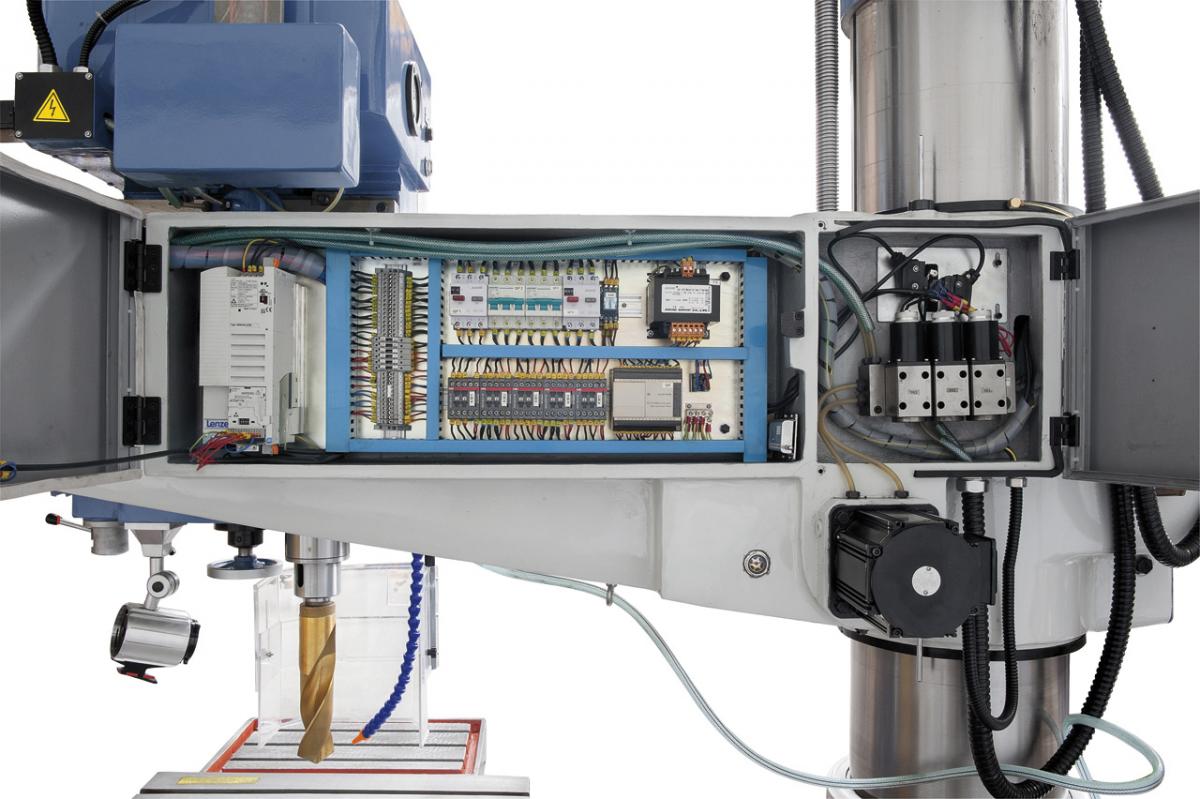

- Frequenzumrichter
- Digitale Drehzahlanzeige
- Hubmotor
- Hydraulikmotor
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
Lieferbares Sonderzubehör: B28-2017 Bohrmaschinenschraubstock BMI 150
B28-1021 Maschinenschraubstock MS 200
B28-2020 Industrie-Bohrmaschinenschraubstock BMS 200
B24-1086 Schnellspann-Bohrfutter mit Direktaufnahme MK 5 / 3 - 16 mm
B24-1074 Schnellspann-Bohrfutter mit Direktaufnahme MK 5 / 1 - 25 mm
B53-1027 Schwenkbarer Horizontaltisch für RD / SRB
B53-1025 Schnellwechselset für RD 1400 / RD 1600
B54-1206 Universal-Kühlmittelkonzentrat MN 1103, im 5 l Kanister
