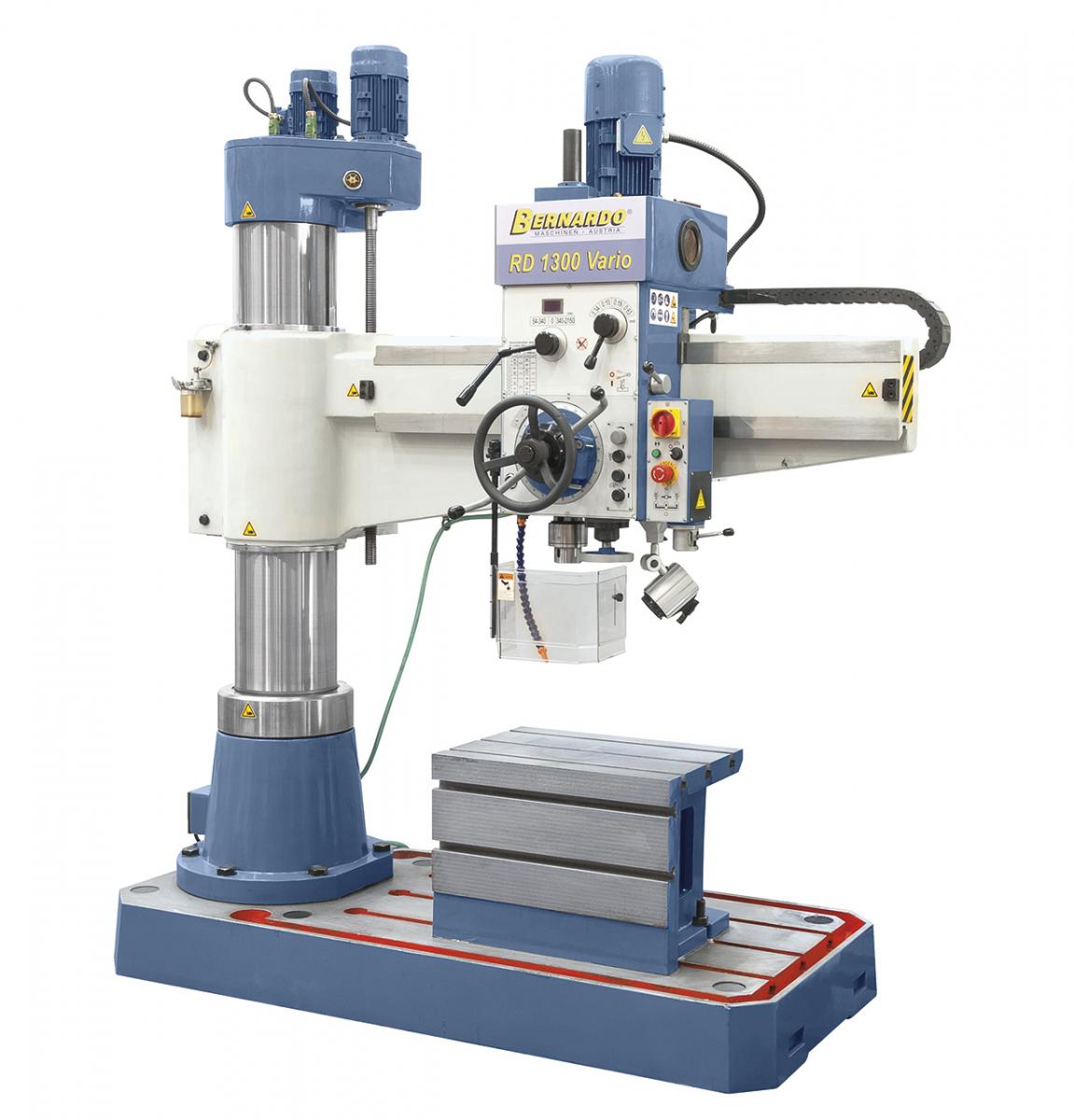

Die kompakte Radialbohrmaschine RD 1300 Vario ist für Bohr-, Senk- und Reibarbeiten von großen Werkstücken (wie z.B. Stahlträger, Flansche....) ideal geeignet. Durch die vielseitigen Anwendungsmöglichkeiten ist diese Maschine optimal für mechanische Werkstätten, Reparaturbetriebe, Maschinenbau, ...
Technische Daten:
| Bohrleistung max. | 40 mm |
| Gewindeschneiden max. | M30 |
| Ausladung min./max. | 295 – 1300 mm |
| Vertikalbewegung des Auslegers | 610 mm |
| Verfahrweg Bohrkopf (horizontal) | 1005 mm |
| Pinolenhub | 275 mm |
| Spindelaufnahme | MK 4 |
| Spindeldrehzahl, 2 Stufen | 54 – 340 / 340 – 2150 U/min |
| Vorschubbereich | (4) 0,10 – 0,63 mm/U |
| Abstand Spindel / Würfeltisch | 130 – 740 mm |
| Abstand Spindel / Grundplatte | 485 – 1195 mm |
| Aufspannfläche Grundplatte | 1320 x 850 mm |
| Würfeltisch (L x B x H) | 635 x 455 x 455 mm |
| Motorleistung | 2,2 kW |
| Maschinenabmessung (B x T x H) | 2100 x 900 x 2600 mm |
| Gewicht ca. | 2650 kg |
Beschreibung:
- Auslegerarm mit mechanischer Klemmung und Bohrkopf mit manueller Klemmung
- Schalt- und Bedienelemente übersichtlich an der Vorderseite der Maschine
- Verwindungssteife und geschliffene Stahlsäule für vibrationsfreies Arbeiten
- Großdimensionierte Pinole gewährleistet höchstmögliche Stabilität
- Drehrichtungsänderung bzw. Ein- und Auskuppeln der Spindel erfolgt mittels Pilotschalter an der Unterseite des Bohrkopfes
- Serienmäßig mit stufenloser Drehzahlregelung, die eingestellte
- Drehzahl wird über eine Digitalanzeige abgelesen
- Hohe Spindelrundlaufgenauigkeit durch Präzisionslager
- Höhenverstellung des Auslegerarmes mittels Hubmotor
- Gehärtete und geschliffene Zahnräder, im Ölbad laufend
- Führungsbahnen am Ausleger gehärtet und geschliffen
Lieferumfang:
- Würfeltisch
- Schnellspann-Bohrfutter 1 - 13 mm / B 16
- Reduzierhülsen MK 4/3, MK 4/2, MK 3/1
- Frequenzumrichter
- Kühlmitteleinrichtung
- Digitale Drehzahlanzeige
- Hubmotor
- Erstbefüllung mit Shell Tellus 46
- LED-Maschinenleuchte
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
