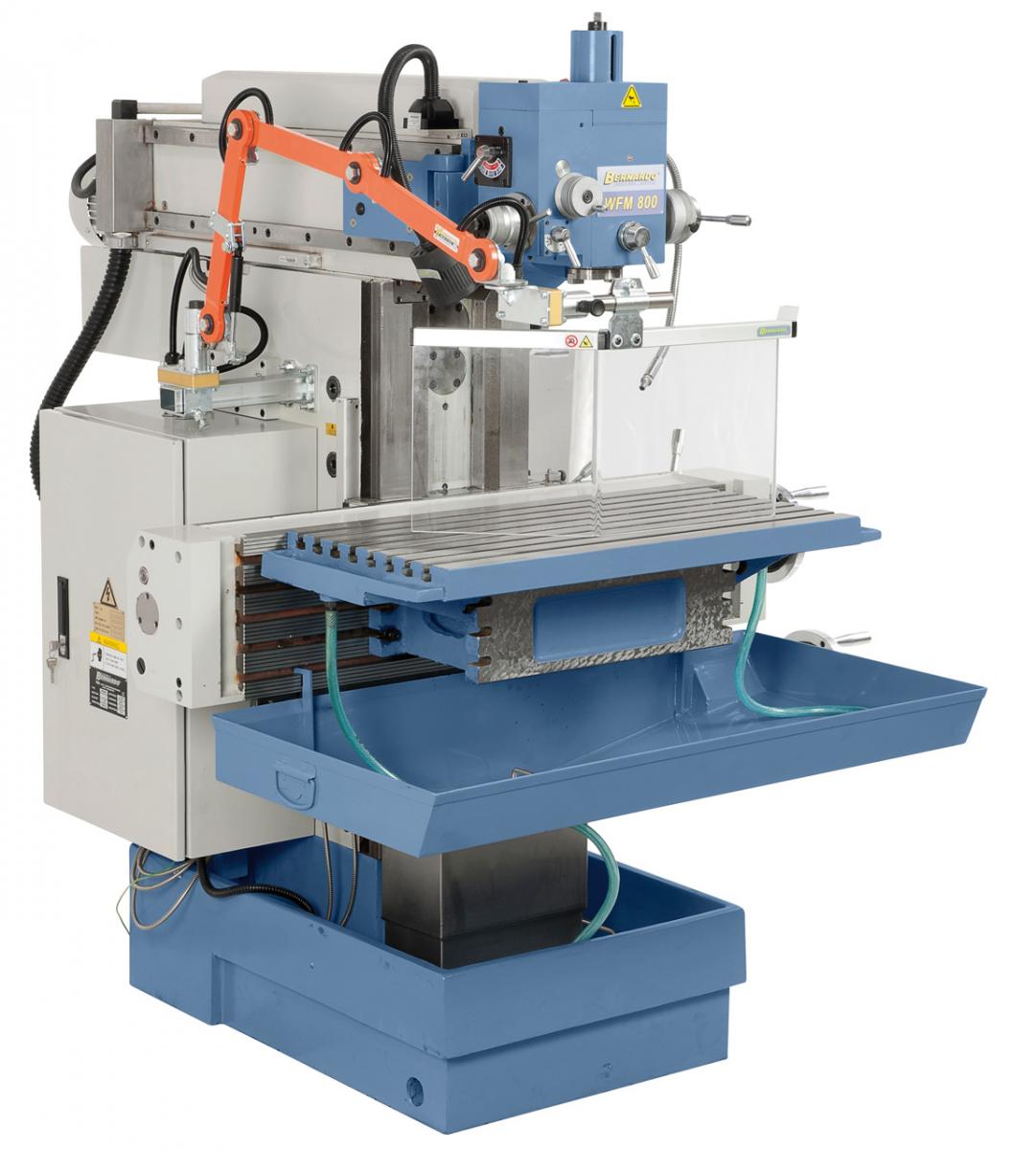

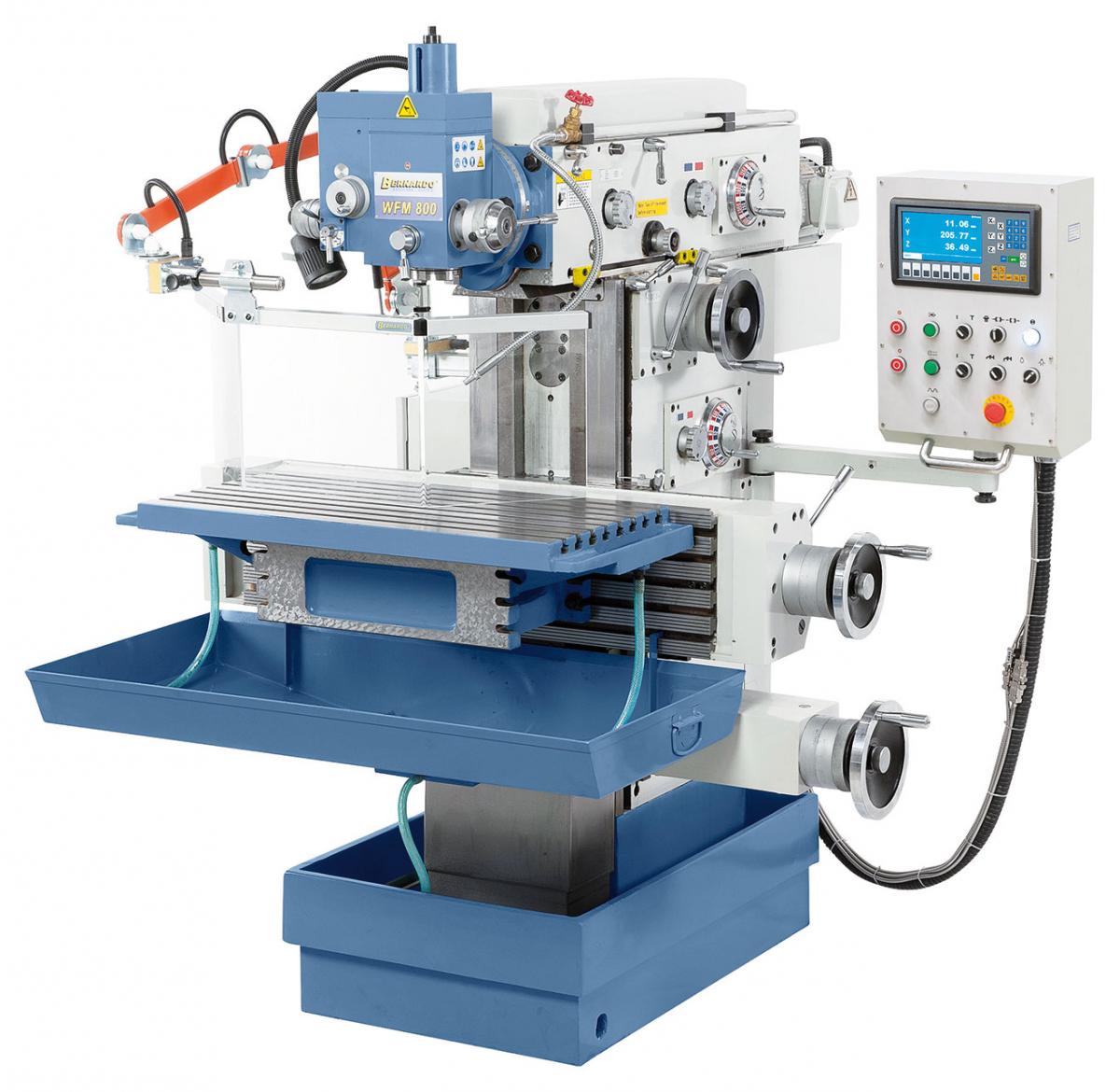

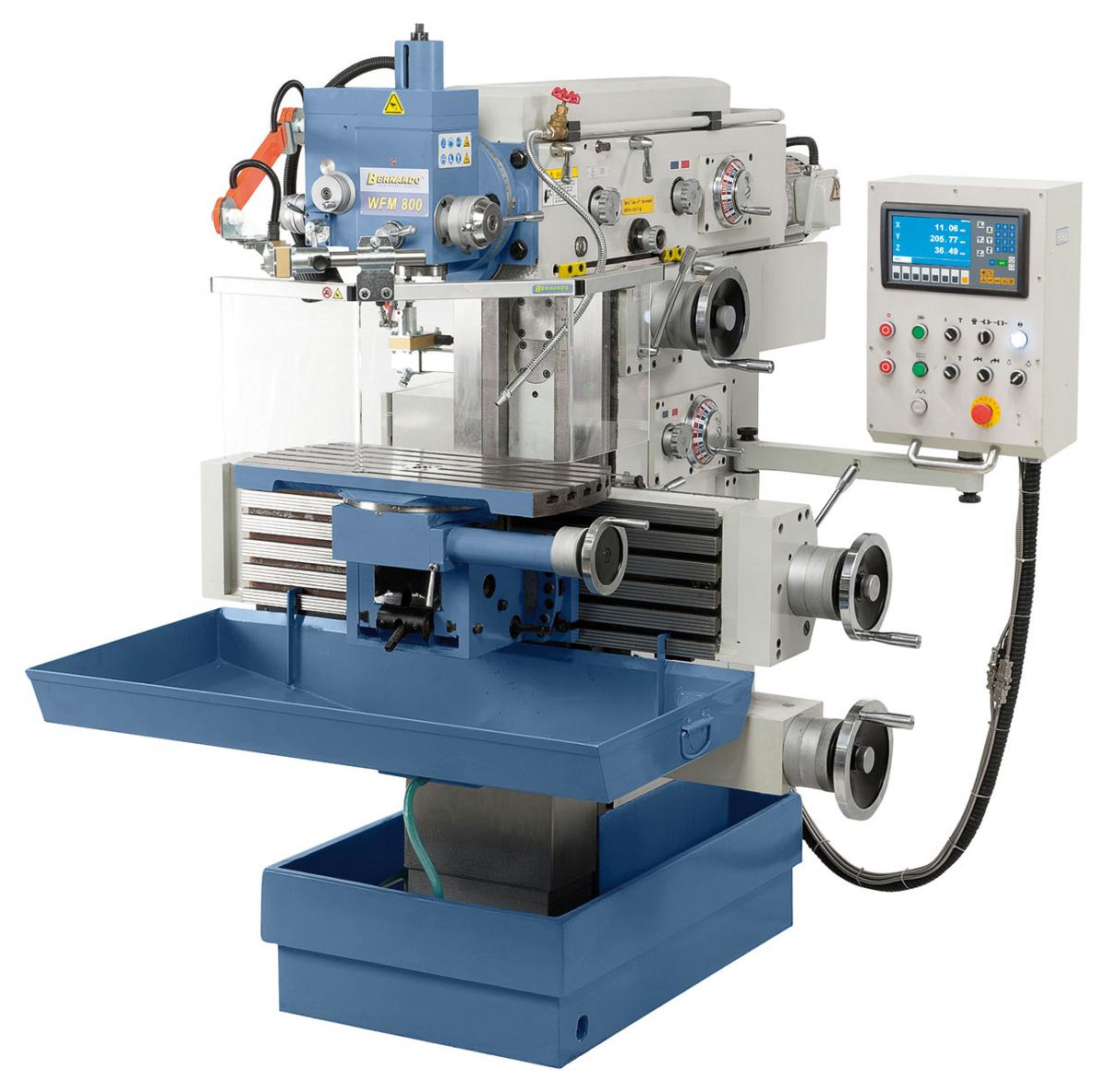

XL-Artikel - Versandkosten bitte anfragen! Die konventionelle Universal-Werkzeugfräsmaschine WFM 800 ist füt die Bearbeitung von Werkstückgewichten bis 300 kg ausgelegt. Durch die stabile und schwere Graugusskonstruktion und der hohen Steifigkeit der Maschinenbaugruppen erfüllt dieses Modell die besten Voraussetzungen für genaues Arbeiten. Ihren Einsatzbereich findet diese Maschine hauptsächlich im Werkzeug- und Formenbau, sowie im Modell- und Musterbau.
Technische Daten:
| Tischgröße | 800 x 400 mm |
| Vertikale Aufpannfläche | 950 x 250 mm |
| Verfahrweg Längs (x) | 500 mm |
| Verfahrweg Quer (y) | 350 mm |
| Verfahrweg Vertikal (z) | 400 mm |
| Tischbelastung | 300 kg |
| Vertikalfräskopf | |
| Spindeldrehzahl | (18) 40 - 2000 U/min |
| Spindelaufnahme | ISO 40 |
| Pinolenhub | 60 mm |
| Pinolenvorschub | 0,03 / 0,06 / 0,12 mm/U |
| Ausladung max. | 520 mm |
| Abstand Spindel / Tisch | 5 - 405 mm |
| Spindelkopf Schwenkbereich | -90° bis +90° |

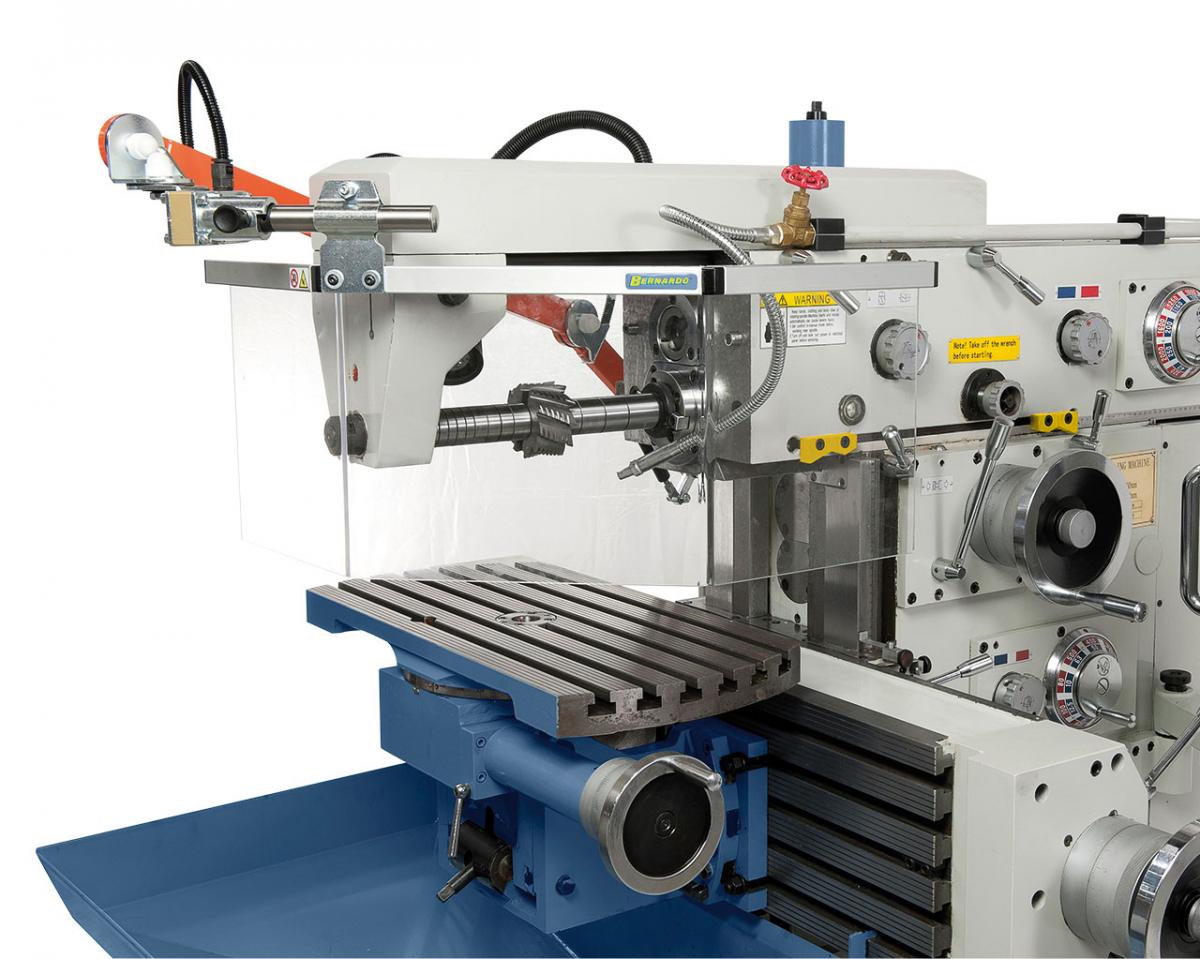

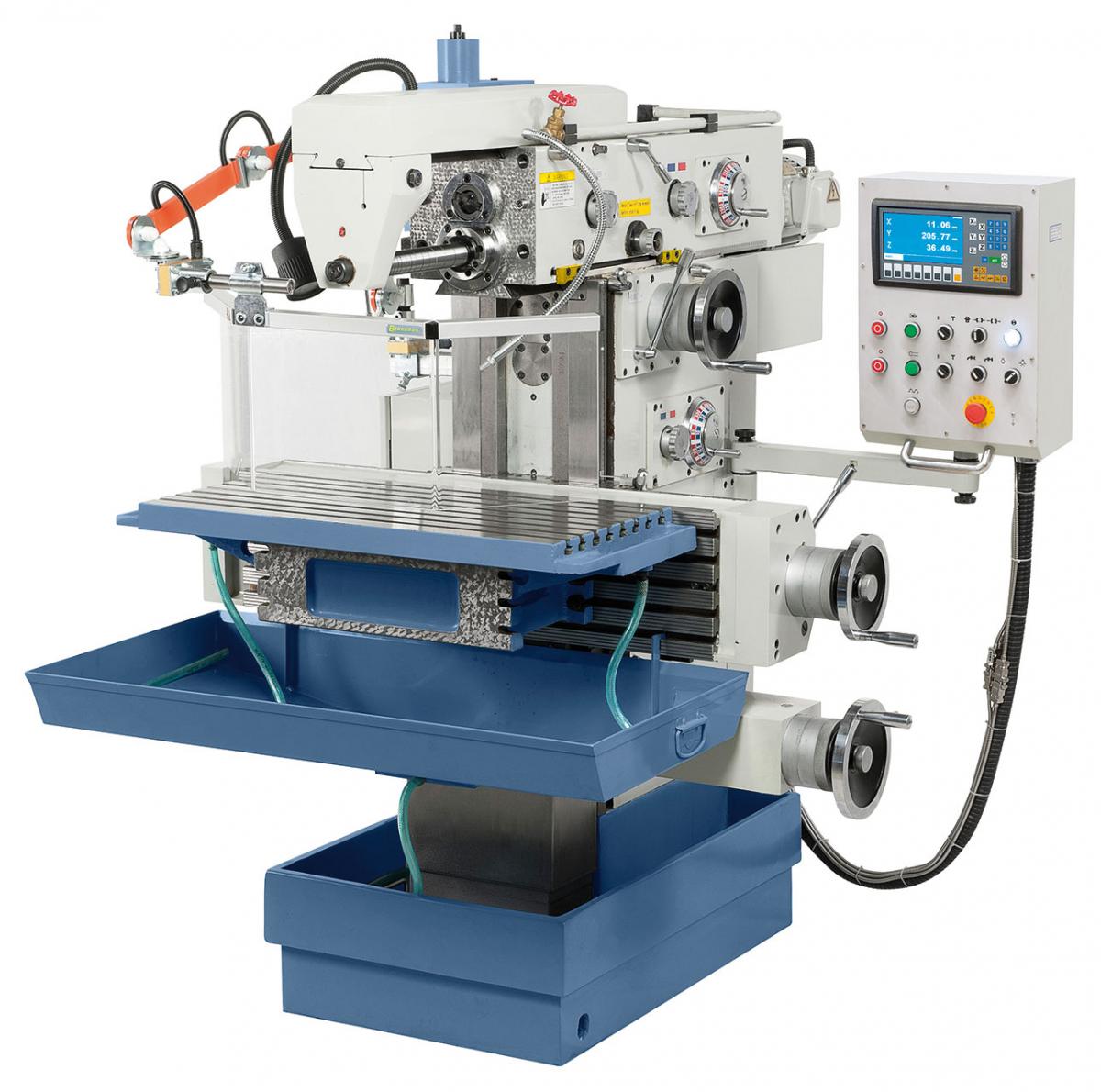

| Horizontalfräskopf | |
| Spindeldrehzahl | (18) 40 - 2000 U/min |
| Spindelaufnahme | ISO 40 |
| Abstand Horizontalspindel / Tisch | 35 - 435 mm |
| Vorschubgeschwindigkeiten | |
| x-Achse | (18) 10 - 500 mm/min |
| y-Achse | (18) 10 - 500 mm/min |
| z-Achse | (18) 10 - 500 mm/min |
| Eilgang (x / y / z) | 1200 mm/min |
| T-Nuten (Anzahl / Breite / Abstand) | 8 / 14 mm / 45 mm |
| T-Nuten Vertikaltisch (Anzahl / Breite / Abstand) | 5 / 14 mm / 45 mm |
| Vorschubmotor | 1,5 kW |
| Hauptmotor | 3,0 kW |
| Maschinenabmessung (L x B x H) | 1460 x 2080 x 1720 mm |
| Gewicht ca. | 2200kg |
Beschreibung:
- Einstellung der Vorschubgeschwindigkeit einfach und präzise mittels Handrad
- Serienmäßig mit Manuell-, Automatik- und Eilgangvorschüben in allen drei Achsen ausgestattet
- Ausgestattet mit Zentralschmierung für die Führungsbahnen

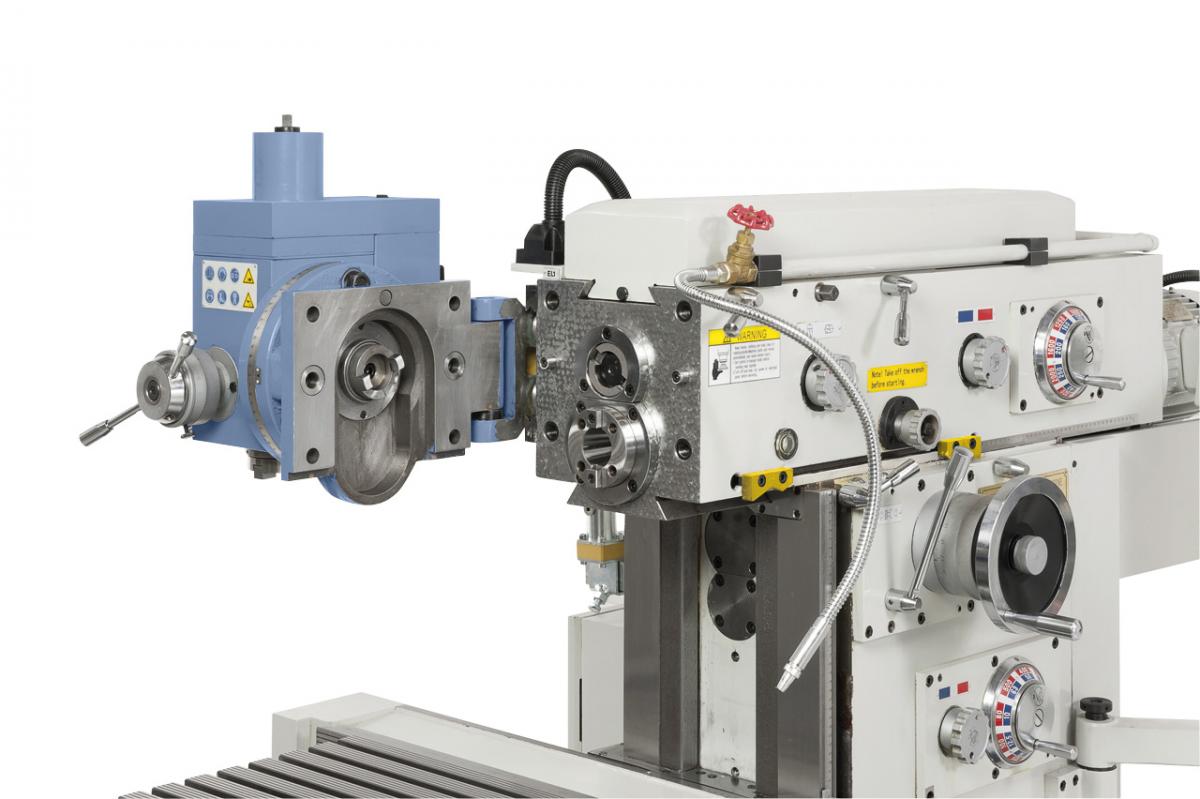

- Wegschwenkbarer Vertikalfräskopf mit Pinolenverstellung und drei automatischen Bohrvorschüben
- Maschinenständer in schwerer Gussausführung garantiert ein vibrationsfreies Arbeiten und hohe Genauigkeit

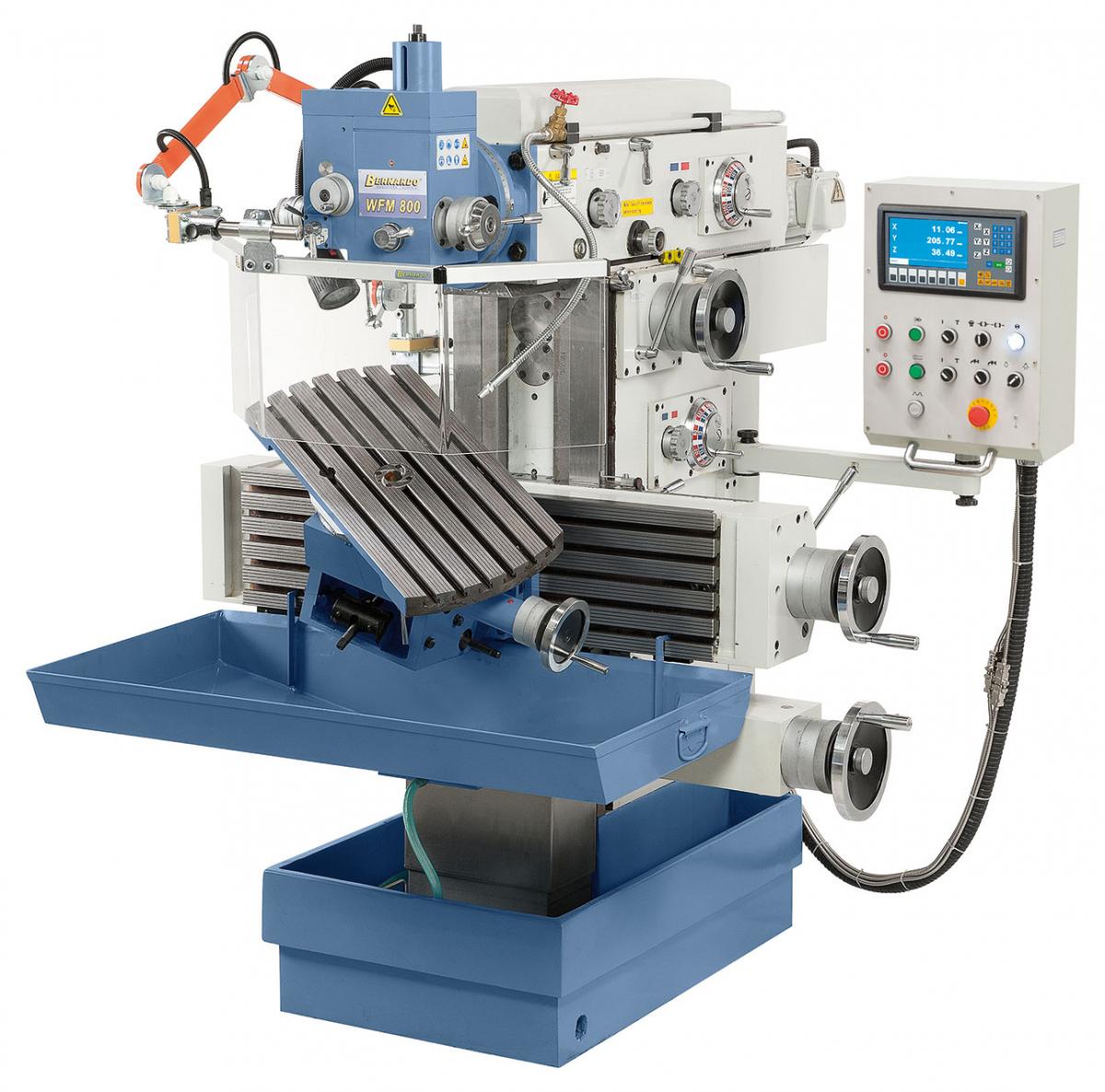

- Vertikale Aufspannfläche mit 5 T-Nuten wahlweise zum Spannen des Arbeitstisches, des Universal-Schwenktisches bzw. großer Werkstücke
- Gehärtete und präzisionsgeschliffene Führungen gewährleisteneine hohe Arbeitsgenauigkeit
- Wirtschaftliche Bearbeitung verschiedenster Werkstoffe durch die optimale Abstimmung der freiwählbaren Spindeldrehzahl und der Vorschübe
- Übersichtlich angebrachte Schaltelemente für die Drehzahl- und Vorschubeinstellung
- Unentbehrliche Maschine im Werkzeugbau, Formenbau, Ausbildungsstätten, Industrie, Modellbau, Musteranfertigung, usw.
Lieferumfang:

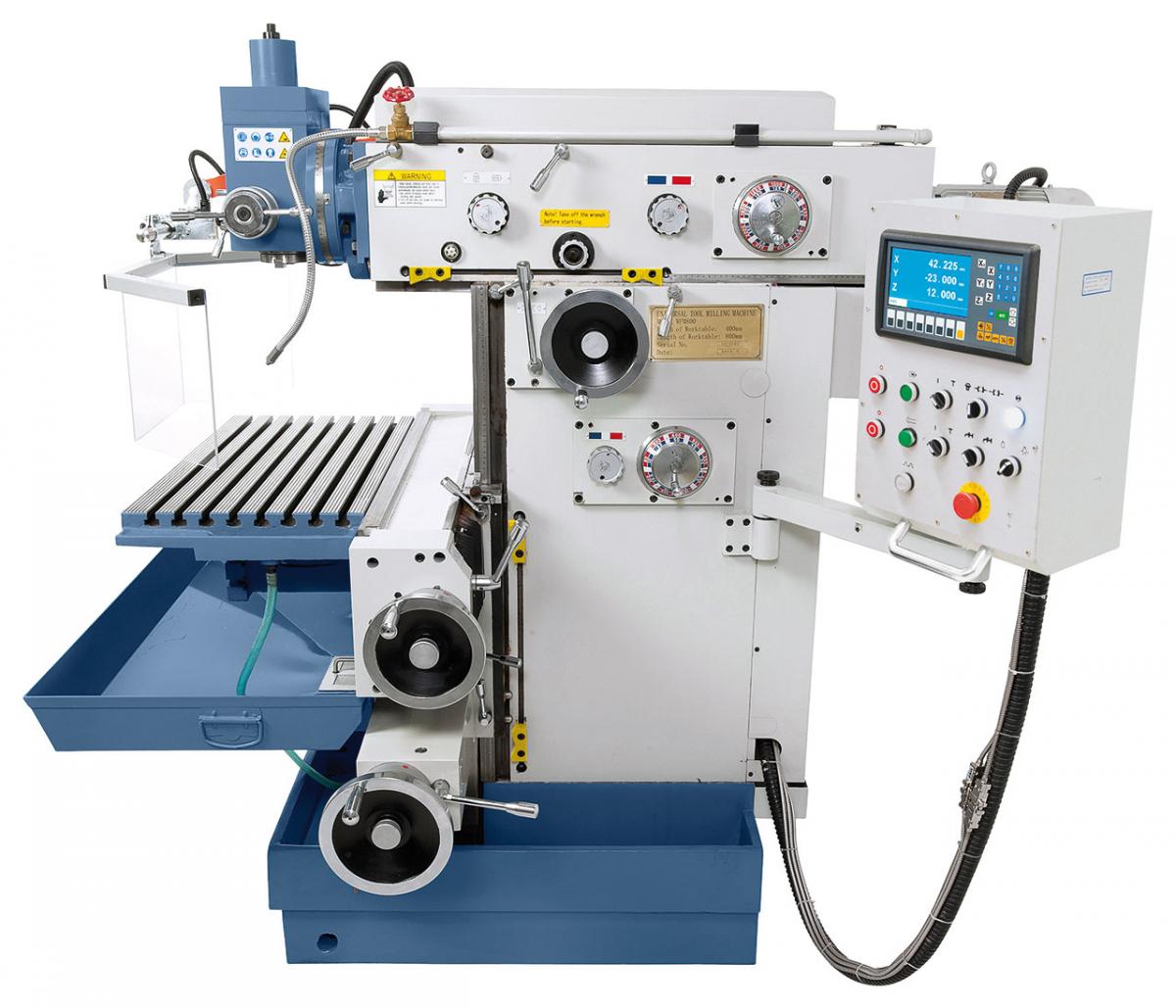

- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Anzugspindel M16
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Vorschub für x-, y- und z-Achse
- Horizontal-Gegenlager
- Langer Fräsdorn ISO 40/22 mm
- Langer Fräsdorn ISO 40/27 mm
- Kombi-Aufsteckfräsdorn ISO 40 / 22 mm, ISO 40 / 27 mm
- Adapter ISO 40 / MK 1, ISO 40 / MK 2, ISO 40 / MK 3
- Spannzangenfutter mit Spannzangen 4 - 16 mm
- Universelle Schutzeinrichtung
- Späneauffangblech
- Bedienwerkzeug
Lieferbares Sonderzubehör: B28-2121 Hochdruck-Maschinenschraubstock PHV 160
B35-1020 Parallelunterlagensatz 28-tlg.
B42-1016 Schaft-Schruppfräser HSS, TiN-beschichtet
B42-1020 TITAN-Schaftfräserkassette 20-tlg.
B42-1085 Planfräser 75° - diam. 80 mm
B53-2011 Maschinenschuh NE 120
B25-1011 Aufnahmeschaft ISO 40
B28-1001 Spannwerkzeugsortiment 58-tlg., 14 mm, M 12
B28-2086 Weitspann-Maschinenschraubstock FJ 125
B27-1046 Halbuniversal-Teilkopf BS-1
B25-1011 Aufnahmeschaft ISO 40
