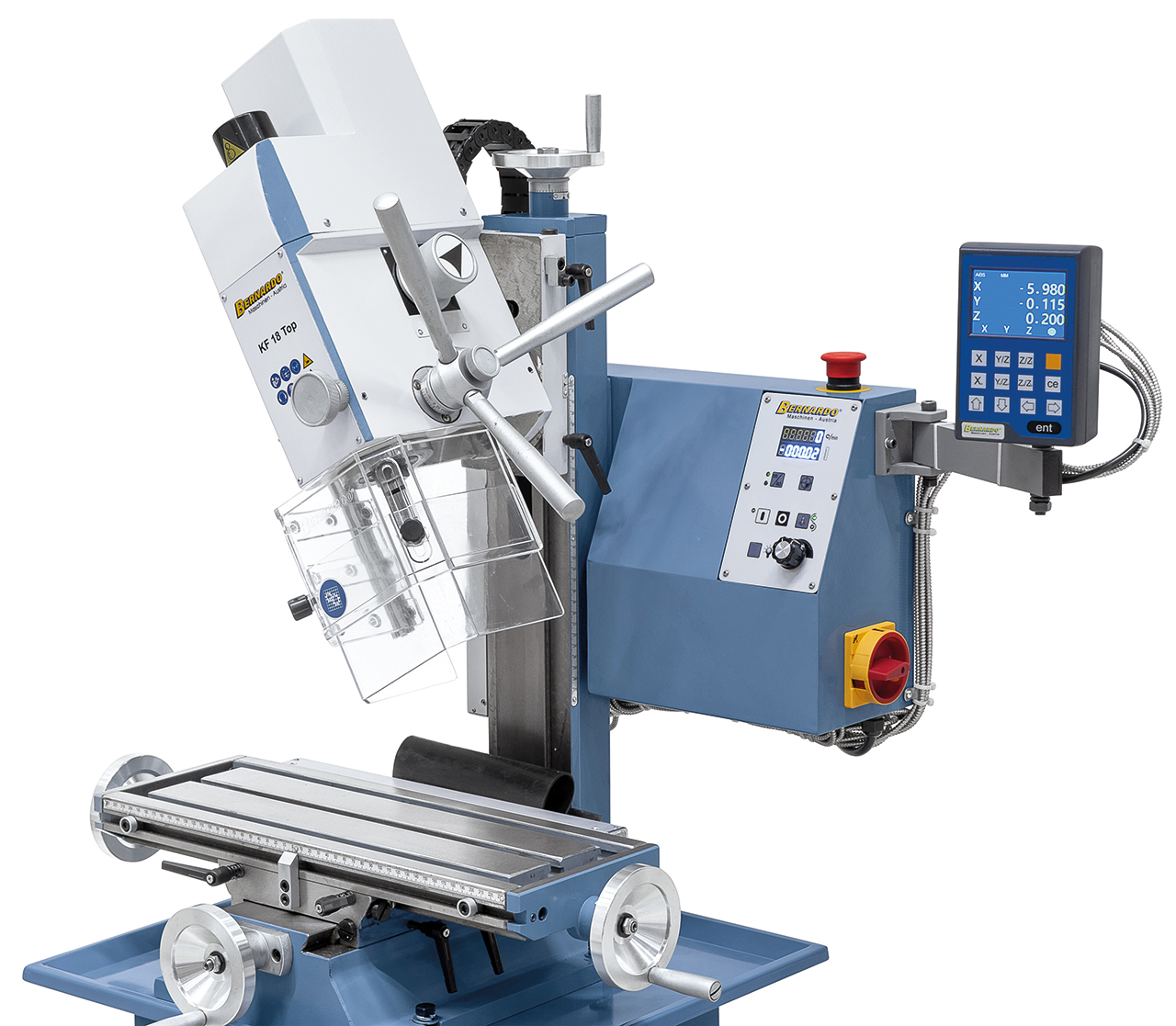

Die Bohr- und Fräsmaschine KF 18 Top ist serienmäßig mit einem hochwertigem Gleichstrommotor ausgestattet. Wesentliche Vorteile, die sich daraus ergeben, sind das hohe Drehmoment im unteren Drehzahlbereich und die annähernd konstante Drehzahl unter Last. Ihren Einsatzbereich findet dieses Modell hauptsächlich beim professionellen Anwender, im Modellbau, aber auch im Ausbildungsbereich.
Technische Spezifikationen
|
Bohrleistung in Stahl
|
18 mm
|
|
Stirnfräser max.
|
63 mm
|
|
Schaftfräser max.
|
20 mm
|
|
Ausladung
|
195 mm
|
|
Abstand Spindel/Tisch min./max.
|
110/280 mm
|
|
Pinolenhub
|
52 mm
|
|
Spindeldrehzahl, stufenlos
|
50 - 1500/100 - 3000 U/min
|
|
Spindelaufnahme
|
MK 2
|
|
Tischgröße
|
500 x 180 mm
|
|
Verfahrweg (x / y)
|
285 / 135 mm
|
|
Fräskopf schwenkbar
|
-90° bis +90°
|
|
Höhenverstellung Fräskopf
|
170 mm
|
|
T-Nutengröße
|
12 mm
|
|
Motor-Abgabeleistung S1 100%
|
0,50 kW / 230 V
|
|
Motor-Aufnahmeleistung S6 40%
|
0,80 kW / 230 V
|
|
Maschinenabmessung (B x T x H)*
|
740 x 640 x 850 mm
|
|
Gewicht ca.
|
95 kg
|
| |
|
* ohne Untergestell
Eigenschaften
- Hoher Drehzahlbereich von 50 - 3000 U/min, optimale Kraftübertragung durch 2-Stufen-Getriebe
- Variable Drehzahleinstellung, Drehzahl kann stufenlos an das Werkstück angepasst werden
- Modell auch mit 3-Achs-Positionsanzeie DT 40 lieferbar
- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
- Vielseitige Anwendungsmöglichkeiten, z.B. Schlitzfräsen, Planfräsen, Ausspindeln,...
- Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw.
- Inkl. EMV-Filter, schützt elektrische Geräte vor elektromagnetischen Störungen
- Serienmäßig mit Rechts-Linkslauf zum Gewindeschneiden
- Hohe Rundlaufgenauigkeit der Pinole durch Kegelrollenlager (<= 0,015 mm)
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Pinolenverstellung über Handgriff, Feinzustellung mittels Handrad
Lieferumfang
- 3-Achs-Positionsanzeige DT 40
- Zahnkranzbohrfutter 3 - 16 mm / B 16
- Bohrfutterdorn MK 2 / B 16
- Anzugsspindel M10
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Digitale Drehzahlanzeige
- EMV-Filter nach CE-Norm
- Höhenverstellbare Schutzabdeckung
- Energiekette
- Bedienwerkzeug
